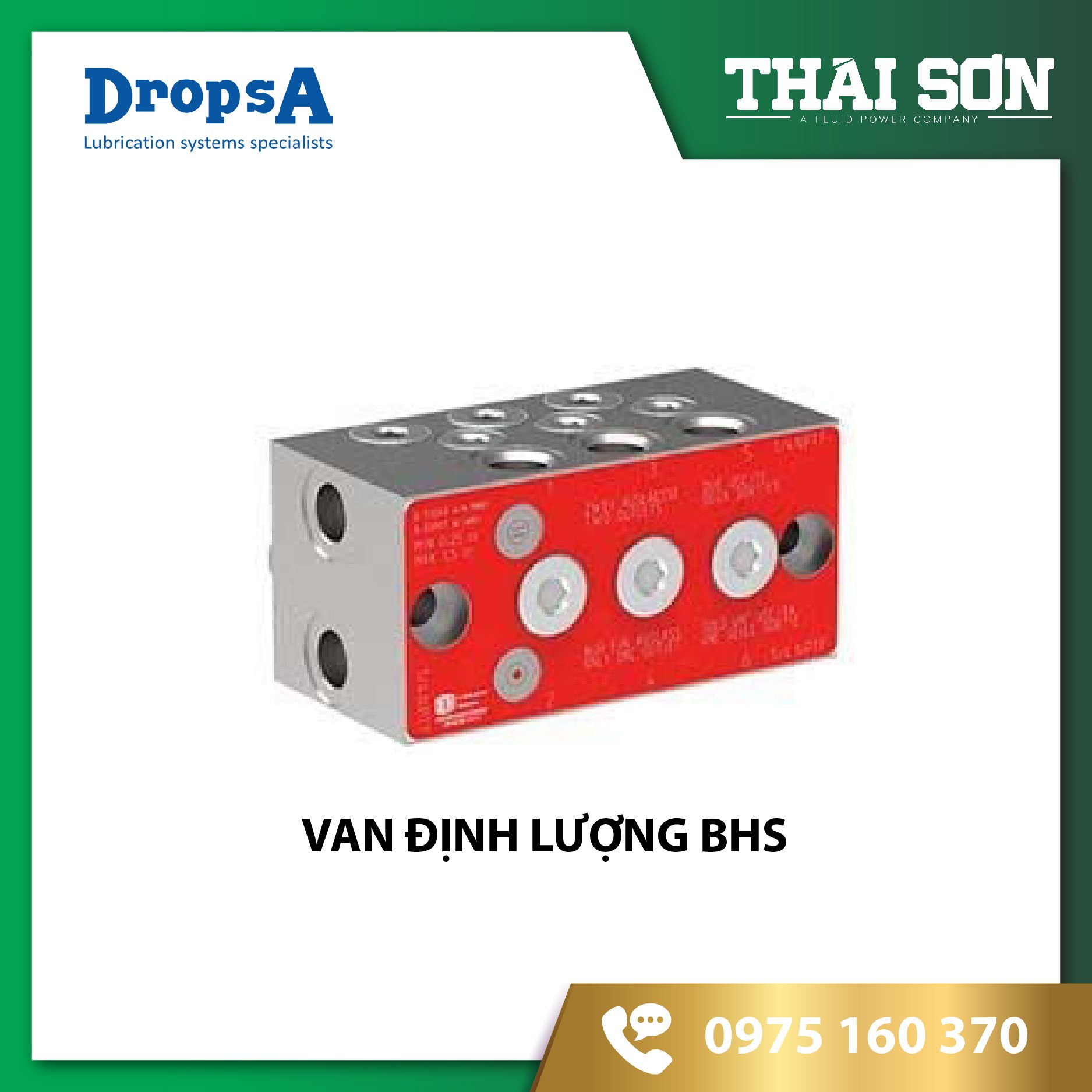

Van định lượng BHS của Dropsa là thiết bị chuyên dụng cho hệ thống bôi trơn hai dòng (Dual Line), được thiết kế nguyên khối (monobloc) với lưu lượng cố định là 1,5 cm³ để đảm bảo hiệu suất ổn định và đơn giản hóa quá trình lắp đặt.
1. Mô tả chi tiết Van định lượng BHS
Thân van được làm từ thép chống mài mòn đặc biệt. Lòng xi lanh và piston được gia công mài rà (lapped) để đảm bảo độ kín khít vượt trội.
Dòng Van định lượng BHS này không có cụm điều chỉnh lưu lượng, do đó nó phù hợp cho các ứng dụng bôi trơn đặc biệt yêu cầu một mức lưu lượng không đổi. Thông thường, van được cung cấp với mức lưu lượng tối đa đã được điều chỉnh sẵn, trừ khi có yêu cầu khác trong đơn hàng.
2. Thông số kĩ thuật:
| Dải nhiệt độ hoạt động: | -30°C đến +80°C |
| Áp suất đầu vào tối đa: | 400 bar (5800 psi) |
| Tần suất hoạt động tối đa: | 100 chu kỳ/phút |
| Loại mỡ tối đa: | NLGI 2 |
| Độ nhớt dầu tối thiểu: | 100 cSt |
| Cổng kết nối: | Đầu vào (Inlet): 1/4″
Đầu ra (Outlet): 1/4″ |
3. Lắp đặt và vận hành

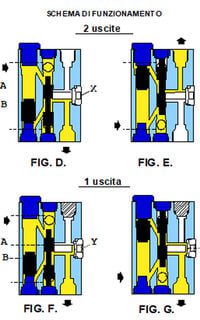

Mỗi cụm định lượng bao gồm một servo-piston điều khiển (A) và một piston định lượng (B). Hoạt động của van dựa trên sự dịch chuyển của các piston (minh họa ở Hình D-E/F-G) khi chất bôi trơn được cấp luân phiên từ hai dòng.
- Hình D-E: Minh họa cho chế độ hai cổng ra riêng biệt.
- Hình F-G: Minh họa cho chế độ một cổng ra.
Mặc định, thiết bị được cung cấp với cấu hình hai cổng ra trừ khi có yêu cầu khác.
4. Ứng dụng của Van định lượng BHS
Van định lượng BHS là giải pháp lý tưởng cho các hệ thống bôi trơn hai dòng được lắp đặt trên:
- Máy công cụ
- Máy ép cỡ vừa
- Máy móc sản xuất bao bì
- Máy ép nhựa
- Hộp số
