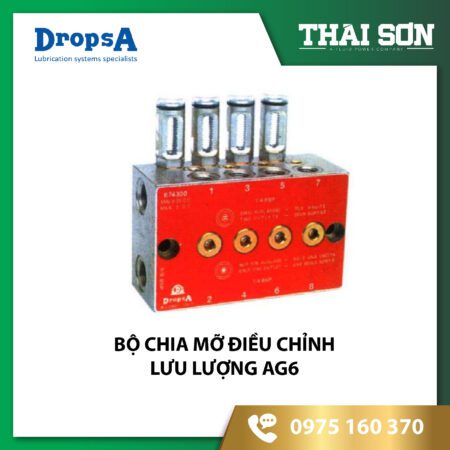

Bộ chia mỡ điều chỉnh lưu lượng AG6
- Lưu lượng điều chỉnh: 0,25 – 3 cc / chu kỳ
- Dải nhiệt độ hoạt động: -30°C đến +80°C
- Áp suất đầu vào tối đa: 400 bar (5800 psi)
- Tần suất hoạt động tối đa: 100 chu kỳ/phút
- Loại mỡ tối đa: NLGI 2
- Độ nhớt dầu tối thiểu:100 cSt
- Cổng kết nối: Đầu vào (Inlet): 3/8″ – Đầu ra (Outlet): 1/4”
Bộ chia mỡ điều chỉnh lưu lượng AG6 là thiết bị phân phối chất bôi trơn được thiết kế để hoạt động trong hệ thống bôi trơn hai dòng (Dual Line). Với khả năng điều chỉnh chính xác lưu lượng tại từng đầu ra, đáp ứng linh hoạt các yêu cầu bôi trơn khác nhau của máy móc.
1. Mô tả chi tiết Bộ chia mỡ điều chỉnh lưu lượng AG6
Bộ chia mỡ điều chỉnh lưu lượng AG6 được làm từ thép chống mài mòn đặc biệt. Piston được chế tạo từ thép tôi cứng. Đồng thời, lòng xi lanh và piston được gia công mài rà (lapped) để đảm bảo độ kín khít vượt trội. Các cụm chỉ báo được trang bị vít điều chỉnh tích hợp cùng với nắp và phớt làm kín bằng nhựa metacrilate.
Sản phẩm có tùy chọn nắp bảo vệ bằng nhôm. Thân bộ chia được mạ kẽm và tích hợp bộ chuyển đổi để tùy chỉnh cấu hình một hoặc hai đầu ra.
2. Thông số kĩ thuật
| Lưu lượng điều chỉnh: | 0,25 – 3 cc / chu kỳ |
| Dải nhiệt độ hoạt động: | -30°C đến +80°C |
| Áp suất đầu vào tối đa: | 400 bar (5800 psi) |
| Tần suất hoạt động tối đa: | 100 chu kỳ/phút |
| Loại mỡ tối đa: | NLGI 2 * |
| Độ nhớt dầu tối thiểu: | 100 cSt |
| Cổng kết nối: | – Đầu vào (Inlet): 3/8″
– Đầu ra (Outlet): 1/4” |
(*) Đối với các loại mỡ khác, vui lòng liên hệ nhà cung cấp.
3. Thông tin đặt hàng
| Kiểu ren | Mã sản phẩm | Mô tả | Khối lượng | Số cổng ra | |
|---|---|---|---|---|---|
| Kg | Lbs | ||||
| Không xác định | 0627180 | Bộ chia AGG6F – 4 cổng ra, lưu lượng 12cc | 6,39 | 14.09 | 4 |
| Dropsa Standard BSP | 671300 | Van AG6 – 2 cổng ra, lưu lượng 0.25-3cc | 1,600 | 3.52 | 1 |
| 672300 | Van AG6 – 4 cổng ra, lưu lượng 0.25-3cc | 2,250 | 4.95 | 2 | |
| 673300 | Van AG6 – 6 cổng ra, lưu lượng 0.25-3cc | 2,950 | 6.49 | 3 | |
| 674300 | Van AG6 – 8 cổng ra, lưu lượng 0.25-3cc | 3,550 | 7.81 | 4 | |
| Din 3852 x BSP | 671200 | Van AG6 – Lưu lượng 3cc, dùng cho cổng 1-2 | 1,600 | 3,52 | 1 |
| 672200 | Van AG6 – Lưu lượng 3cc, dùng cho cổng 1-2-3-4 | 2,250 | 4.95 | 2 | |
| 673200 | Van AG6 – Lưu lượng 3cc, dùng cho cổng 1-2-3-4-5-6 | 2,950 | 6.49 | 3 | |
| 674200 | Van AG6 – Lưu lượng 3cc, dùng cho cổng 1-2-3-4-5-6-7-8 | 3,550 | 7.81 | 4 | |
| NPTF | 671310 | Van AG6 – Lưu lượng 3cc, 1-2 cổng ra, ren NPT | 1,600 | 3.52 | 1 |
| 674310 | Van AG6 – Lưu lượng 3cc, 7-8 cổng ra, ren NPT | 3,550 | 7.81 | 4 | |
Lắp đặt và vận hành
Nguyên lý hoạt động
(Tham khảo Hình 1 và 3)
Lưu lượng đầu ra của bộ chia được điều khiển bởi một servo-piston (A) và một piston định lượng (B). Thiết bị có thể được cấu hình để hoạt động với chế độ một cổng ra hoặc hai cổng ra.
- Hình D-E: Minh họa cho chế độ hai cổng ra riêng biệt.
- Hình F: Minh họa cho cầu nối (connecting bridge) được sử dụng cho chế độ một cổng ra.
1. Cấu hình cổng ra & Điều chỉnh lưu lượng
Mặc định, các bộ chia được cung cấp với hai cổng ra, trừ khi có yêu cầu đặc biệt khác. Có thể điều chỉnh lưu lượng bằng cách vặn vít trên cụm điều chỉnh (turret).
- Để sử dụng chế độ một cổng ra: Bắt buộc phải dùng Cầu nối mã 622030 (tham khảo Hình 3).
- Lưu lượng ở chế độ một cổng ra: Khi sử dụng cầu nối, lưu lượng cho mỗi chu kỳ hoàn chỉnh sẽ tăng gấp đôi, đạt từ 0,2 đến 2 cc/chu kỳ (.012 đến .122 cu.in./chu kỳ).
LƯU Ý VẬN HÀNH QUAN TRỌNG
- LUÔN PHẢI SỬ DỤNG CẢ HAI CỔNG RA của mỗi khối chia.
- Nếu chỉ cần một điểm bôi trơn, BẮT BUỘC phải dùng Cầu nối mã 622030 để gộp hai cổng lại thành một.
- TUYỆT ĐỐI KHÔNG ĐƯỢC PHÉP BỊT KÍN CỔNG RA CÒN LẠI. Việc bịt cổng ra không sử dụng sẽ gây hỏng hóc nghiêm trọng cho bộ chia.
