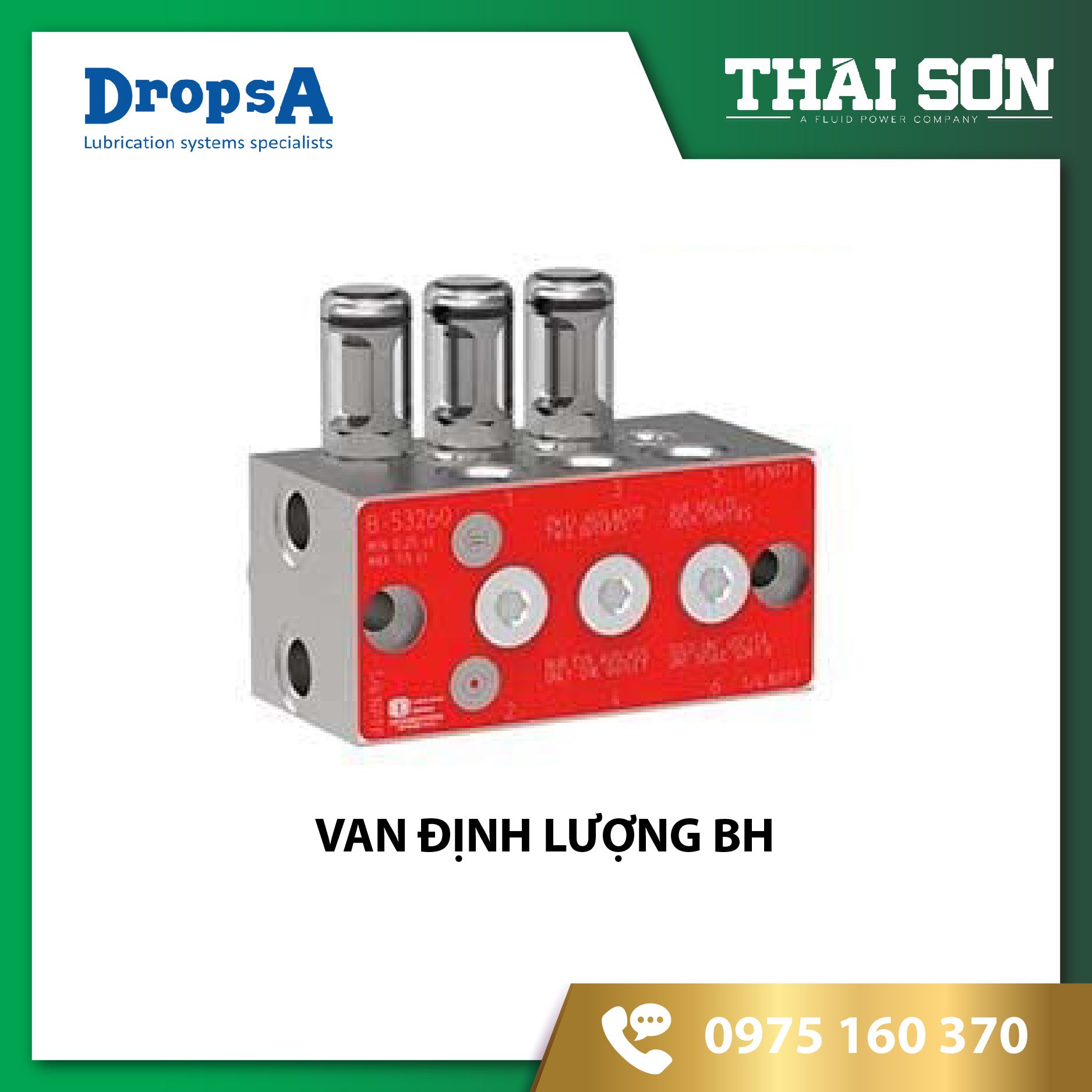

Van định lượng BH của Dropsa là thiết bị chuyên dụng cho các hệ thống bôi trơn hai dòng (Dual Line), được thiết kế nguyên khối (monobloc) nhằm đơn giản hóa tối đa quá trình lắp đặt và tháo rời.
1. Mô tả chi tiết Van định lượng BH
Phần thân được làm từ thép chống mài mòn đặc biệt với các lỗ được gia công mài rà (lapped). Piston được làm từ thép tôi cứng và cũng được mài rà để đảm bảo độ kín khít vượt trội.
Van định lượng BH được trang bị vít và phản vít để điều chỉnh lưu lượng, đồng thời cũng dùng để gộp hoặc tách hai cổng ra. Các bộ phận lộ ra bên ngoài đều được xử lý mạ điện để tăng độ bền.
Thông thường, van được cung cấp kèm nắp che bằng nhựa methacrylate trong suốt. Trên cụm điều chỉnh có một hệ thống khóa hãm (blocking system). Nắp che bằng nhôm cũng có sẵn dưới dạng tùy chọn theo yêu cầu.
2. Thông số kĩ thuật:
| Dải nhiệt độ hoạt động: | -30°C đến +80°C |
| Áp suất đầu vào tối đa: | 400 bar (5800 psi) |
| Tần suất hoạt động tối đa: | 100 chu kỳ/phút |
| Loại mỡ tối đa: | 265 ASTM (NLGI 2) |
| Độ nhớt dầu tối thiểu: | 100 cSt |
| Cổng kết nối: | Đầu vào (Inlet): 1/4″
Đầu ra (Outlet): 1/4″ |
3. Lắp đặt và vận hành

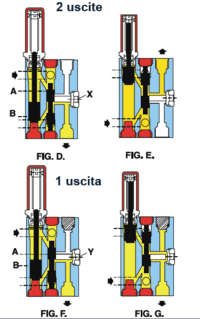

Lưu lượng đầu ra của bộ chia được điều khiển bởi một servo-piston (A) và một piston định lượng (B). Van định lượng BH có thể được cấu hình để hoạt động với chế độ một hoặc hai cổng ra.
- Hình D-E: Minh họa cho chế độ hai cổng ra riêng biệt.
- Hình F-G: Minh họa cho chế độ một cổng ra.
Mặc định, thiết bị được cung cấp với cấu hình hai cổng ra trừ khi có yêu cầu khác.
LƯU Ý: Tuyệt đối không được bịt kín cổng ra không sử dụng. Phải dùng cơ cấu vít gộp/tách để chuyển đổi giữa chế độ một và hai cổng.
4. Ứng dụng của Van định lượng BH
Van định lượng BH là giải pháp lý tưởng để lắp đặt trong các loại hệ thống bôi trơn hai dòng của:
- Máy công cụ
- Máy ép cỡ vừa
- Máy móc sản xuất bao bì
- Máy ép nhựa
- Hộp số
