Bơm công nghệ hoá dầu Kaiquan KZE
Model: KZE
- Lưu lượng: 0.5~3000m/h
- Cột áp: 4~230m
- Nhiệt độ làm việc: -45℃ ~ +400℃
- Tốc độ tiêu chuẩn: 2950 vòng/phút và 1475 vòng/phút
Lĩnh vực ứng dụng: lọc dầu, công nghiệp hóa dầu, công nghiệp hóa chất, công nghiệp chế biến than, công nghiệp giấy, công nghiệp hàng hải, công nghiệp điện, thực phẩm, dược phẩm, bảo vệ môi trường…
Thông tin về Bơm công nghệ hoá dầu Kaiquan KZE
Bơm công nghệ hoá dầu Kaiquan KZE là loại máy bơm ly tâm dạng đòn bảy nằm ngang, một tầng, một ống hút. Bơm được thiết kế và sản xuất theo thông số kỹ thuật API610, sử dụng cho ngành công nghiệp hóa dầu.
Bơm được thiết kế và kiểm định nghiêm ngặt. Nhà sản xuất đạt chứng nhận chất lượng ISO9001 2000 đảm bảo sản phẩm đầu ra đạt chất lượng cao và đáng tin cậy.
Những đặc điểm của Bơm công nghệ hoá dầu Kaiquan KZE
– Cấu trúc an toàn, chất lượng cao, máy bơm hoạt động ổn định.
– Hiệu suất trung bình cao và mức tiêu thụ năng lượng thấp, giúp tiết kiệm năng lượng
– Hiệu suất tạo bọt tốt. Giá trị NPSHr của các sản phẩm nói chung là khoảng lm. Trong số đó, giá trị NPSHr tối thiểu của nhiều sản phẩm có thể thấp tới khoảng 0,5m và một số sản phẩm thậm chí còn thấp hơn. Vì giá trị NPSHr thấp có thể làm giảm chiều cao lắp đặt của thiết bị hóa dầu. Do đó, lắp đặt bơm công nghệ hoá dầu Kaiquan KZE giúp tiết kiệm chi phí.
– Giải lưu lượng linh hoạt: đạt tối đa 3000m/h, lực hút đạt tối đa 230m.
– Có ba phương pháp làm mát cho ổ trục: làm mát bằng không khí, làm mát bằng quạt và làm mát bằng nước, được lựa chọn theo nhiệt độ hoạt động khác nhau của máy bơm. Làm mát bằng quạt đặc biệt phù hợp với những khu vực thiếu nước hoặc chất lượng nước kém.
– Mức độ tiêu chuẩn hóa cao và linh hoạt. Ngoài khả năng hoán đổi các bộ phận tiêu chuẩn chung, các cánh quạt và bộ phận treo ổ trục của máy bơm dòng KZE và KZA cũng có thể hoán đổi cho nhau.
– Kĩ thuật viên có thể tùy chỉnh vật liệu và các bộ phận dẫn dòng của máy bơm để phù hợp với điều kiện làm việc.
Thông số kĩ thuật
| Lưu lượng: | 0.5~3000m/h |
| Cột áp: | 4~230m |
| Nhiệt độ làm việc: | -45℃ ~ +400℃ |
| Tốc độ tiêu chuẩn: | 2950 vòng/phút và 1475 vòng/phút |
| Áp suất làm việc | 4.0MPa-5.0MPa (áp suất của mặt bích đầu vào và đầu ra) |
Ưu điểm của Bơm công nghệ hoá dầu Kaiquan KZE
Thiết kế mô hình thủy lực tiên tiến: hiệu suất cao và khả năng chống xâm thực tốt.
Thiết kế theo tiêu chuẩn API610: Bơm được phân loại là cấu trúc OH2, thích hợp để vận chuyển nhiều loại môi trường nhiệt độ cao, đặc biệt là môi trường trong lĩnh vực hóa dầu.
Thiết kế phớt cơ khí tiêu chuẩn: theo tiêu chuẩn API682, đáp ứng các yêu cầu của phớt cơ khí một đầu và hai đầu, thích hợp cho việc vận chuyển nhiều loại phương tiện khác nhau, được trang bị hệ thống phớt hoàn chỉnh để đảm bảo máy bơm hoạt động tốt;
Mức độ chuẩn hóa và tuần tự hóa cao: Tổng cộng có 52 model, nhưng chỉ có 7 bộ phận thân ổ trục, hệ số chuẩn hóa cao. Thiết kế linh hoạt và khả năng hoán đổi cao giúp giảm chi phí lưu trữ và quản lý phụ tùng, đồng thời giảm chi phí vận hành của máy bơm.
Bơm công nghệ hoá dầu Kaiquan KZE được ứng dụng trong các lĩnh vực nào?
Dòng bơm công nghệ hoá dầu Kaiquan KZE chuyên dùng để vận chuyển chất lỏng trung tính hoặc chất lỏng có tính ăn mòn nhẹ; nước sạch hoặc ô nhiễm nhẹ, không có hạt rắn. Bơm được ứng dùng trong nhiều ngành công nghiệp như:
- Lọc dầu, công nghiệp hóa dầu, công nghiệp hóa chất
- Công nghiệp chế biến than, công nghiệp giấy
- Công nghiệp hàng hải, công nghiệp điện
- Công nghiệp thực phẩm, công nghiệp dược phẩm
- Bảo vệ môi trường, v.v.
Thái Sơn – đơn vị phân phối bơm Kaiquan chính hãng, tin cậy tại Việt Nam
Dòng bơm công nghệ hoá dầu Kaiquan KZE là sản phẩm của Tập đoàn bơm Shanghai Kaiquan – Khải Tuyền, thương hiệu uy tín và lâu đời trong ngành bơm tại Trung Quốc.
Bơm Kaiquan được ứng dụng rộng rãi trong nhiều hệ thống cấp nước, thoát nước, chữa cháy, HVAC… nhờ quy trình sản xuất hiện đại, sử dụng công nghệ tiên tiến, đáp ứng tiêu chuẩn chất lượng.
Giữa nhiều đơn vị phân phối sản phẩm của Kaiquan trên thị trường, Thái Sơn là địa chỉ đáng tin cậy để Quý khách hàng lựa chọn.
Thái Sơn là đại lý uỷ quyền chính thức của Tập đoàn Shanghai Kaiquan tại Việt Nam. Do đó, khi mua hàng tại Công ty, Quý khách sẽ nhận được các chính sách đặc biệt:
- Có đầy đủ chứng từ CO/CQ hợp lệ
- Thời gian bảo hành 12 tháng
- Đổi trả nhanh chóng nếu bơm bị lỗi do nhà sản xuất
- Giá thành hợp lý và cạnh tranh
- Chiết khấu cao và nhiều ưu đãi khi mua số lượng lớn
- Hỗ trợ tư vấn tận tình để lựa chọn và sử dụng bơm hiệu quả
 |
 |
Hiện tại, Dòng bơm công nghệ hoá dầu Kaiquan KZE và các sản phẩm khác của Kaiquan đều có sẵn tại Thái Sơn. Quý khách quan tâm có thể liên hệ ngay hotline hoặc email để nhận báo giá và tư vấn nhanh chóng từ đội ngũ chuyên gia của Thái Sơn.
☎️Liên hệ: 0975 160 370 – Mr Nhâm
📬Email: [email protected]
– HƠN CẢ MỘT CÔNG TY
Thông số kĩ thuật
| Lưu lượng: | 0.5~3000m/h |
| Cột áp: | 4~230m |
| Nhiệt độ làm việc: | -45℃ ~ +400℃ |
| Tốc độ tiêu chuẩn: | 2950 vòng/phút và 1475 vòng/phút |
| Áp suất làm việc | 4.0MPa-5.0MPa (áp suất của mặt bích đầu vào và đầu ra) |
1. Giới thiệu về các đặc điểm cấu trúc
- Máy bơm là máy bơm ly tâm dạng đòn bẩy nằm ngang, một tầng, một ống hút (xem sơ đồ cấu trúc)
- Cổng hút của bơm là trục nằm ngang, cổng xả của bơm là cấu trúc thẳng đứng hướng lên trên và cả hai đều được đúc cùng với thân bơm.
- Thân bơm có dạng xoắn ốc, chia theo hướng xuyên tâm và có giá đỡ nằm ngang ở giữa.
- Cánh quạt được đúc liền khối, có vòng đệm phía sau và lỗ cân bằng. Nó được sử dụng để cân bằng lực dọc trục của máy bơm. Lực dọc trục còn lại được mang bởi một cặp ổ bi tiếp xúc góc lưng-lưng.
- Khoang phớt trục được tích hợp với nắp bơm và có thể được lấp đầy bằng phớt đóng gói và các loại phớt cơ khí khác nhau. Có một lớp vỏ làm mát bằng nước tùy chọn bên ngoài khoang phớt trục. Lớp vỏ làm mát bằng nước phải được trang bị theo yêu cầu đặc biệt hoặc khi nhiệt độ của môi trường vận chuyển là nước vượt quá 80’C và nhiệt độ của hydrocarbon vượt quá 120’C.
- Hộp ổ trục được trang bị một bộ ổ trục con lăn trụ ngắn hướng tâm một dãy và một bộ (hai bộ) ổ trục bi chặn lắp lưng vào lưng. Sử dụng vòng ném dầu để bôi trơn bằng dầu mỏng. Mức dầu được kiểm soát đồng thời bằng vạch dầu (cửa sổ quan sát dầu) và cốc dầu. Cốc dầu cũng có thể đóng vai trò tự động điều chỉnh mức dầu. Có các bộ tản nhiệt đúc trên bề mặt ngoài của hộp ổ trục, có thể làm mát bằng không khí (t < 120’C). Cũng có thể lựa chọn làm mát bằng quạt hoặc làm mát bằng nước (t> 120’C). Các chân treo được thêm vào đầu ngoài của hộp ổ trục để hỗ trợ hoạt động ổn định của máy bơm.
- Để dễ dàng tháo rời cánh quạt, trục, ổ trục, phớt trục và các bộ phận khác mà không cần phải tháo rời đường ống hút và đường ống xả trong quá trình bảo dưỡng máy bơm. Dòng máy bơm này sử dụng bộ phận khớp nối màng linh hoạt mở rộng, cũng được trang bị nắp khớp nối vì lý do an toàn.
- Tất cả các cụm bơm đều có chung một đế với bu lông neo.
- Mặt bích đầu vào và đầu ra của bơm được trang bị mặt bích thép hàn đối đầu trước khi xuất xưởng và loại kết nối với ống đầu vào và đầu ra của thiết bị có tiêu chuẩn quốc gia (GB/T9115.1-). Tiêu chuẩn của Bộ Công nghiệp Hóa chất HG20617- (hệ thống của Mỹ) và HG20595- (hệ thống của Châu Âu), ba loại được người dùng lựa chọn.
- Hệ thống đường ống: Cho dù là hệ thống đường ống xả phớt hay hệ thống đường ống nước làm mát, tất cả đều được nhà sản xuất máy bơm trang bị theo tính chất và nhiệt độ của chất lỏng được vận chuyển.
2. Hình thức phớt cơ khí tuỳ chọn
Phớt cơ khí cân bằng một đầu, phớt cơ khí đôi chịu áp suất, phớt cơ khí đôi không chịu áp suất và phớt cơ khí dạng ống thổi, v.v.
3. Bơm lái
Hướng quay của bộ phận rôto bơm: quay theo chiều kim đồng hồ khi nhìn từ động cơ chính đến đầu bơm.
4. Hệ thống đường ống của máy bơm loại KZE
Nước làm mát
Để bơm hoạt động bình thường, khoang phớt trục, ổ trục và giá đỡ bơm phải được làm mát theo các hình thức khác nhau theo điều kiện làm việc. Bố trí đường ống nước làm mát phải tuân thủ thông số kỹ thuật API682. Nhìn chung, bơm được trang bị đầy đủ, chỉ để lại các khớp nối đầu vào và đầu ra.
Đường kính danh nghĩa tối thiểu của đường ống nước làm mát là 1/2.
Lượng nước làm mát cho mỗi nhánh được khuyến nghị là 0,3-0,7m3/h. Áp suất là 0,2-0,3MPa.
Dầu hải cẩu
Phớt trục sử dụng các loại phớt khác nhau tùy theo môi trường cung cấp bơm và điều kiện làm việc của bơm như nhiệt độ và áp suất. Bố trí hệ thống đường ống phớt phải tuân thủ thông số kỹ thuật API682. Nếu khách hàng không yêu cầu cụ thể, nhà máy bơm sẽ lắp đặt.
Áp suất xả và thể tích dầu của dầu bịt kín được nhà sản xuất bơm xem xét. Các giá trị chỉ được cung cấp khi cần nguồn cung cấp bên ngoài. Thể tích dầu bịt kín của mỗi bơm như sau:
| Đường kính danh nghĩa của phớt: | 13-47 | 48-59 | 60-84 | 85-95 | 96-133 |
| Thể tích dầu bịt kín trung bình (l/s) | 0,05 | 0,067 | 0,10 | 0,13 | 0,18 |
Áp suất của dầu bịt kín thường cao hơn áp suất của buồng bịt kín 0,07-0,1MPa. Nếu môi trường vận chuyển dễ bị bốc hơi. Nó phải cao hơn áp suất bốc hơi 0,175-0,2MPa. Áp suất p của buồng bịt kín của bơm KZE thường được lấy là: p = ps trong đó: ps – áp suất hút
Bộ làm mát, bộ lọc, tấm tiết lưu, đồng hồ đo lưu lượng và các phụ kiện khác cần thiết trên đường ống đều do nhà máy bơm cung cấp.
※Khi nội dung liên quan trong thông số kỹ thuật API682 thay đổi, hệ thống đường ống bơm quy trình cũng sẽ thay đổi theo.
Thông tin bổ sung

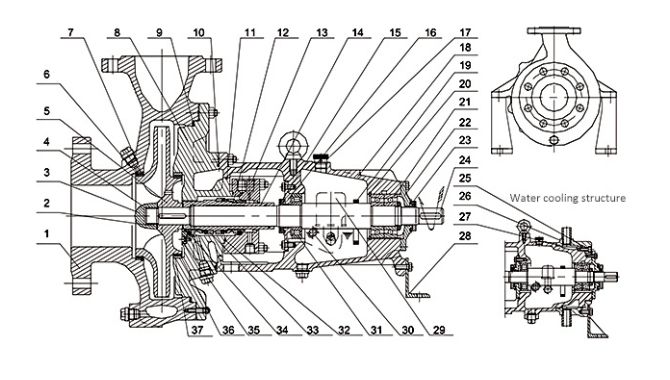

1. Sơ đồ cấu trúc
1 Thân bơm 9 Gioăng phẳng thân bơm 17 Nút xả hơi 25 Vòng đệm chữ O (kích thước nhỏ cho áo nước) 33 Phớt cơ khí kép
2 Vòng đệm phẳng (trên đai ốc cánh quạt) 10 Vòng đệm chữ O (nắp bơm cỡ lớn) 18 Giá đỡ ổ trục (thân) 26 Áo nước làm mát 34 Vòng đệm phẳng (đầu ống lót trục)
3 Đai ốc cánh quạt 11 Vòng đệm hình chữ 0 (nắp bơm cỡ nhỏ) 19 Vòng chắn dầu 27 Vòng đệm chữ O (kích thước lớn cho áo nước) 35 Ghế vòng tĩnh
4 Chèn ren dây 12 Linh kiện phớt cơ khí 20 Vòng khóa 28 bàn chân 36 Vòng đệm cánh quạt sau
5 Cánh quạt 13 Tuyến phớt cơ khí 21 Vòng bi đẩy 29 Cốc đựng dầu 37 Vòng đệm kín vỏ sau
6 Vòng đệm cánh quạt 14 Ống bọc phớt cơ khí 22 Tuyến ổ trục phía sau 30 Dấu dầu
7 Vòng đệm kín vỏ 15 Bộ phận hướng gió phía trước 23 Bộ phận hướng gió phía sau 31 Vòng bi lăn bốn trụ
8 Nắp bơm 16 Đầu nối ổ trục phía trước 24 Trục 32 Vòng chữ O (trên tuyến đệm kín)
2. Vật liệu của bộ phận lưu lượng bơm
Theo các điều kiện sử dụng khác nhau, có sáu loại vật liệu thường được sử dụng cho các bộ phận chính của máy bơm, như thể hiện trong bảng dưới đây:
Thành phần vật liệu
Cấp vật liệuI-1 S-1 S-4 S-6 C-6 A-8
Vỏ (vỏ bọc thân) HT250 ZG230-450 ZG230-450 ZG230-450 ZG1Cr13Ni ZG0Cr18Ni12Mo2
Cánh quạt HT250 HT250 ZG230-45 ZG1Cr13Ni ZG1Cr13Ni ZG0Cr18Ni12Mo2
Trục 45 45 45 35CrMo 3Cr13 1Cr17Ni2
Vòng đệm kín vỏ HT250 HT250 HT250 ZG1Cr13MoS ZG1Cr13MoS Thấm nitơ 0Cr18Ni12Mo2
Vòng đệm cánh quạt QT500-7 QT500-7 QT500-7 3Cr13 cứng 3Cr13 cứng Thấm nitơ 0Cr18Ni12Mo2
Ống bọc phớt cơ khí 3Cr13 3Cr13 3Cr13 3Cr13 3Cr13 1Cr18Ni12Mo2Ti
Lưu ý: Ngoài sáu kết hợp vật liệu trên, tám vật liệu còn lại trong thông số kỹ thuật API610 và bất kỳ vật liệu nào khác mà người dùng yêu cầu cũng có thể được lựa chọn.

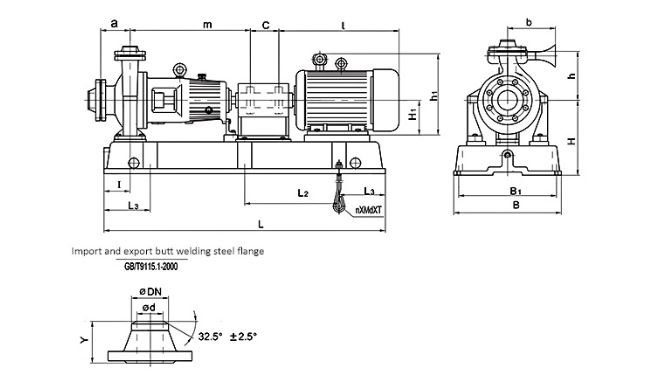

3. Bản vẽ phác thạo kích thước
Minh họa
- Cổng hút và cổng xả được ghép nối với mặt bích thép hàn;
- Các bu lông neo là nx Mdx T (GB79-19881; n ở mỗi bên. Tổng cộng là 2n.
- Lỗ bơm vữa cho bu lông neo là 100 x 100mm; .
- Hướng quay của bơm: quay theo chiều kim đồng hồ khi nhìn từ đầu khớp nối về phía bơm;
- Khi nâng toàn bộ, khớp nối trung gian phải được tháo rời.
4. Phạm vi cung cấp đầy đủ
- Bơm xử lý hóa dầu
- Động cơ chính
- Bu lông đế và bu lông neo thông dụng
- Khớp nối mở rộng linh hoạt và nắp khớp nối
- Mặt bích thép hàn đối đầu đầu vào và đầu ra của bơm
- Hệ thống đường ống cần thiết cho máy bơm. Tuy nhiên, nó không cung cấp máy bơm phụ trợ.
5. Phạm vi phụ tùng thay thế và phụ tùng tiêu hao được đề xuất
Cánh quạt, trục, vòng đệm kín vỏ, vòng đệm kín cánh quạt, cốc đựng dầu, ổ trục lăn, các bộ phận phớt cơ khí và nhiều vòng đệm kín hình chữ O khác nhau.
