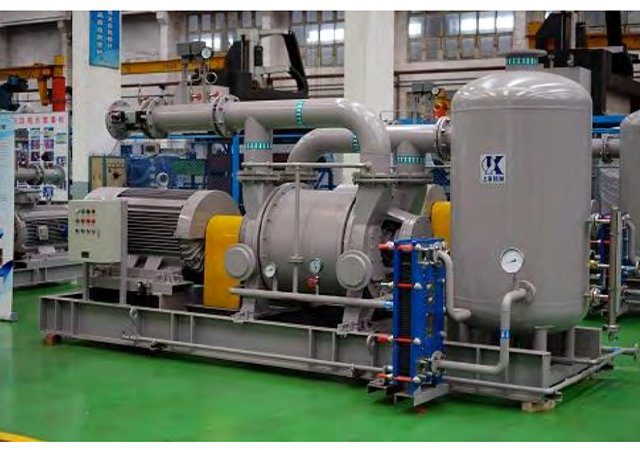

Thông tin về Bơm chân không và máy nén vòng chất lỏng 2BWD
Bơm chân không và máy nén vòng chất lỏng 2BWD là một hệ thống hoàn chỉnh với chu trình khép kín, hiệu suất cao, được thiết kế chuyên biệt cho việc hút chân không tụ điện trong các nhà máy điện.
So với các hệ thống truyền thống như bơm tia hơi, thiết bị này mang đến thời gian bơm chân không khởi động ngắn hơn đáng kể, giúp nhà máy nhanh chóng đạt trạng thái vận hành tối ưu. Trong quá trình vận hành, công suất bơm tự động điều chỉnh đồng bộ với áp suất ngược của tụ điện, đảm bảo hiệu suất hút chân không tối ưu và duy trì sản lượng điện ổn định trong mọi điều kiện thời tiết hay thời điểm nhu cầu điện cao điểm.
Bơm sở hữu thiết kế cấu trúc hiện đại, khả năng điều khiển tự động đơn giản và chi phí vận hành và bảo trì thấp, đảm bảo hoạt động ổn định và hiệu quả cho tụ điện, Bơm chân không và máy nén vòng chất lỏng 2BWD là lựa chọn lý tưởng cho các nhà máy điện có hệ thống làm mát bằng nước và làm mát bằng không khí, góp phần nâng cao hiệu quả và sự bền bỉ.
Ưu điểm của Bơm chân không và máy nén vòng chất lỏng 2BWD
Dòng sản phẩm hoàn chỉnh, toàn diện: Cung cấp máy bơm đơn và nhiều bộ thiết bị tích hợp hoàn chỉnh để đáp ứng các nhu cầu cu thể
Chất lượng hàng đầu: Bơm chân không và máy nén vòng chất lỏng 2BWD với quy trình sản xuất tiên tiến và hệ thống quản lý chất lượng nghiêm ngặt, đảm bảo độ bền và hiệu suất vượt trội.
Thiết kế tối ưu:
- Thiết kế thủy lực được tối ưu hóa, vùng hiệu quả rộng;
- Cánh quạt một tầng giảm tiêu thụ điện năng và thân thiện với môi trường;
- Vận hành ổn định với thiết kế cấu trúc đĩa phẳng
- Thiết kế thuận tiện cho việc bảo dưỡng và sửa chữa.
Ứng dụng đa dạng: Bơm chân không và máy nén vòng chất lỏng 2BWD được sử dụng rộng rãi trong các lĩnh vực như điện, công nghiệp hóa chất, sản xuất giấy, thuốc lá, than, khai khoáng, dược phẩm, sản xuất thực phẩm và sản xuất đường
Bơm chân không và máy nén vòng chất lỏng 2BWD được áp dụng trong các lĩnh vực nào?
Bơm chân không và máy nén vòng chất lỏng 2BWD đảm bảo hoạt động liên tục, bền bỉ và được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp, đơn vị làm mát bằng nước và làm mát bằng không khí, như:
- Công nghiệp điện, công nghiệp hóa chất
- Sản xuất giấy, thuốc lá
- Khai thác than, mỏ quặng, khoáng sản
- Sản xuất dược phẩm, thực phẩm và sản xuất đường
Xem thêm các sản phẩm bơm Kaiquan khác TẠI ĐÂY.
Thái Sơn – đơn vị phân phối bơm Kaiquan chính hãng, tin cậy tại Việt Nam
Bơm chân không và máy nén vòng chất lỏng 2BWD là sản phẩm của Tập đoàn bơm Shanghai Kaiquan – Khải Tuyền, thương hiệu uy tín và lâu đời trong ngành bơm tại Trung Quốc.
Bơm Kaiquan được ứng dụng rộng rãi trong nhiều hệ thống cấp nước, thoát nước, chữa cháy, HVAC… nhờ quy trình sản xuất hiện đại, sử dụng công nghệ tiên tiến, đáp ứng tiêu chuẩn chất lượng.
Giữa nhiều đơn vị phân phối sản phẩm của Kaiquan trên thị trường, Thái Sơn là địa chỉ đáng tin cậy để Quý khách hàng lựa chọn.
Thái Sơn là đại lý uỷ quyền chính thức của Tập đoàn Shanghai Kaiquan tại Việt Nam. Do đó, khi mua hàng tại Công ty, Quý khách sẽ nhận được các chính sách đặc biệt:
- Có đầy đủ chứng từ CO/CQ hợp lệ
- Thời gian bảo hành 12 tháng
- Đổi trả nhanh chóng nếu bơm bị lỗi do nhà sản xuất
- Giá thành hợp lý và cạnh tranh
- Chiết khấu cao và nhiều ưu đãi khi mua số lượng lớn
- Hỗ trợ tư vấn tận tình để lựa chọn và sử dụng bơm hiệu quả
 |
 |
Hiện tại, Bơm chân không và máy nén vòng chất lỏng 2BWD và các sản phẩm khác của Kaiquan đều có sẵn tại Thái Sơn. Quý khách quan tâm có thể liên hệ ngay hotline hoặc email để nhận báo giá và tư vấn nhanh chóng từ đội ngũ chuyên gia của Thái Sơn.
Tìm hiểu các dự án đã triển khai của Kaiquan tại Việt Nam Ở ĐÂY.
☎️Liên hệ: 0975 160 370 – Mr Nhâm
📬Email: [email protected]
– HƠN CẢ MỘT CÔNG TY
Thông số kĩ thuật
1. Mô tả Model
Ví dụ về một bộ thiết bị bơm chân không vòng nước hoàn chỉnh: 2BWD353-0EK4-590
| 2BWD | Mã sê-ri máy bơm chân không (phù hợp với máy bơm sê-ri 2BEX) | ||||||
| KVA-D | Mã series của máy bơm chân không (phù hợp với máy bơm series KVA) | ||||||
| KVC-D | Mã sê-ri máy bơm chân không (phù hợp với máy bơm sê-ri KVC) | ||||||
| KVDP-D | Mã sê-ri máy bơm chân không (phù hợp với máy bơm sê-ri KVDP) | ||||||
| 353 | Mã thông số kỹ thuật của máy bơm | ||||||
| 0 | Áp suất hút tuyệt đối tối thiểu của máy bơm là 33hPa | ||||||
| B | Thân bơm, cánh bơm và bộ phân phối được làm bằng gang và thép cacbon | ||||||
| E | Vật liệu cánh quạt là 304 | ||||||
| H | Vật liệu cánh quạt là 316 | ||||||
| F | Vật liệu cánh quạt là 316L | ||||||
| K | Thiết bị không được trang bị bộ phun khí quyển | ||||||
| L | Cấu hình đơn vị với kim phun khí quyển | ||||||
| 3 | Đóng gói kín nguồn cấp nước bên ngoài | ||||||
| 4 | Phớt đóng gói cấp nước bên trong | ||||||
| 5 | Phớt cơ khí cấp nước bên trong một đầu | ||||||
| 6 | Phớt cơ khí cấp nước ngoài mặt đơn | ||||||
| 590 | Tốc độ bơm | ||||||

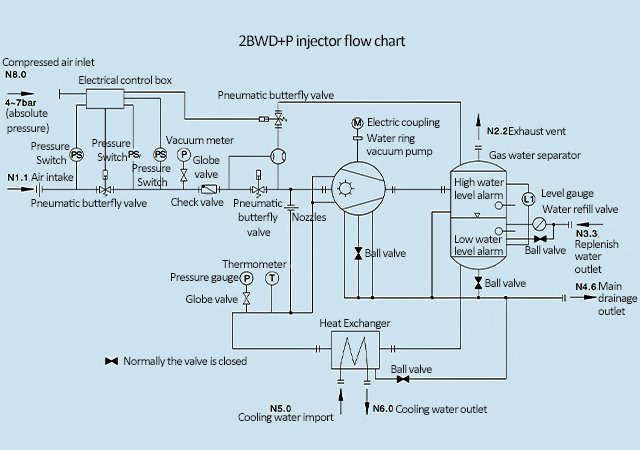

2. Biểu đồ dòng chảy 2BWD
Bộ phun 2BWD+P hoàn chỉnh có khả năng bơm đủ ở áp suất tuyệt đối hút rất thấp. Khi nhà máy điện đang hoạt động ở chế độ cắt đỉnh, việc sử dụng bộ phận này có thể thiết lập áp suất ngược rất thấp trong bộ ngưng tụ và cải thiện hiệu suất của tổ máy phát điện. Bộ phun không tiêu thụ điện năng của bộ phận và có thể tự động bật và tắt theo những thay đổi trong điều kiện làm việc. Ví dụ, dưới áp suất môi trường là 101,3kPa, khi nhiệt độ nước làm mát là 15 ℃, chân không tối đa của tất cả các bơm chân không vòng nước chỉ có thể được rút xuống -98kPa và tại thời điểm này, nước trong buồng bơm đã ở trạng thái gần sôi. Bộ phun 2BWD+P hoàn chỉnh có thể dễ dàng được rút xuống -100,3kPa. Tại thời điểm này, buồng bơm ở mức -90kPa, cao hơn nhiều so với áp suất bay hơi ở nhiệt độ nước này. Sẽ không có hiện tượng xâm thực và bơm có thể hoạt động trơn tru.

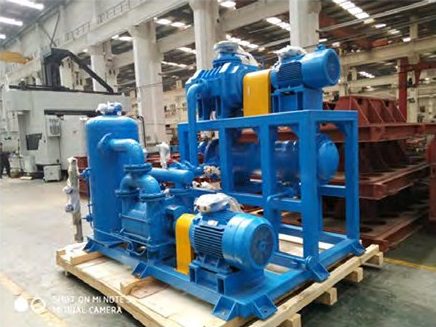

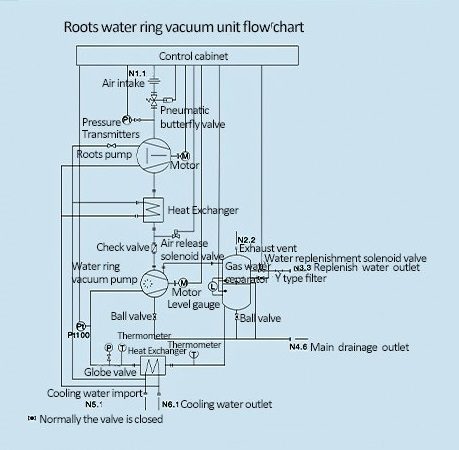

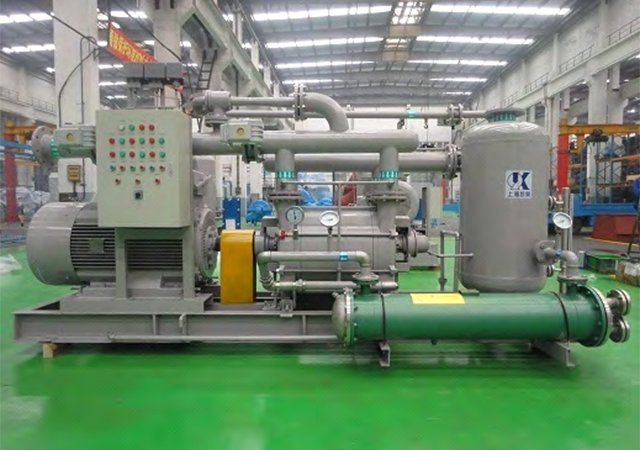

Máy hút chân không vòng nước Roots là một đơn vị bao gồm bơm chân không Roots và bơm chân không vòng nước nhỏ được kết nối nối tiếp. Bơm Roots là một máy bơm chân không có thể chịu được chênh lệch áp suất cao và tỷ số nén cao, và có thể hoạt động trong phạm vi áp suất rộng. Sau khi sử dụng máy bơm này, có thể cấu hình các bơm vòng nước nhỏ hơn và áp suất tối đa có thể đạt khoảng 1KPa, tiết kiệm năng lượng đáng kể. Đặc biệt là trong điều kiện làm việc khắc nghiệt vào mùa hè, nhiệt độ nước tăng ít ảnh hưởng đến hiệu suất của máy và hiệu suất bơm cao hơn so với máy hút chân không vòng nước, với áp suất ổn định. Đối với đặc điểm yêu cầu độ chân không ổn định bên trong bình ngưng, máy hút chân không vòng nước Roots có tính kinh tế và tính thực tế tốt hơn.
Thông tin bổ sung
1. Lợi thế
Hiệu suất nâng cao

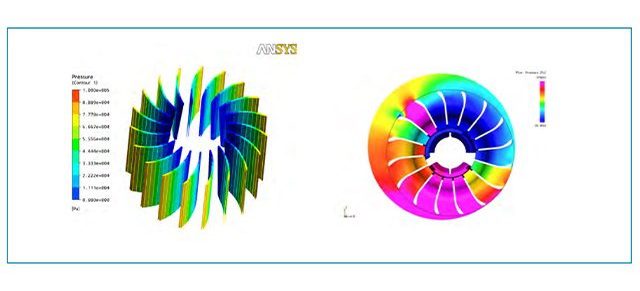

Việc sử dụng phần mềm ANSYS để phân tích chất lỏng của các mô hình thủy lực đã mở rộng phạm vi hoạt động hiệu quả và cải thiện hiệu suất thủy lực.

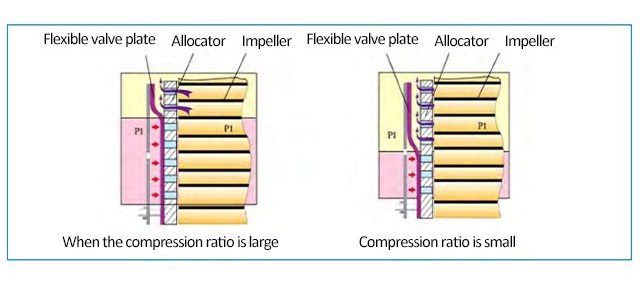

Cấu trúc bơm phù hợp với điều kiện vận hành thay đổi của nhà máy điện, với thiết kế cổng xả linh hoạt độc đáo. Thích ứng với các vùng áp suất khác nhau, tự động điều chỉnh góc xả, tránh nén quá mức, giảm hiệu quả tiêu thụ năng lượng và cho phép bơm hoạt động hiệu quả trong toàn bộ phạm vi hút; Đáp ứng những thay đổi trong điều kiện vận hành mùa đông và mùa hè của nhà máy điện.
Sản xuất xuất sắc

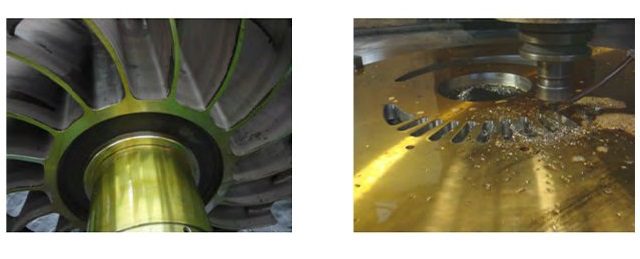

• Cánh quạt được đúc nguyên khối, bề mặt nhẵn và hình dạng hoàn toàn phù hợp với thiết kế. Sử dụng vật liệu thép không gỉ có thể tăng cường độ bền của cánh quạt và cải thiện hiệu suất chống xâm thực của nó.
• Bộ phân phối được gia công bằng máy công cụ CNC, vị trí lỗ hút và lỗ xả chính xác để đảm bảo hiệu quả vận hành của bơm.
Thiết kế đơn vị được tối ưu hóa

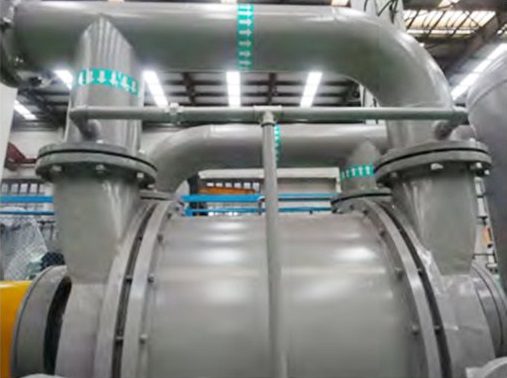

(1) Hai màn nước làm mát trước luồng khí nạp
Hầu hết khí được bơm chân không hút từ bình ngưng tụ là hơi nước. Một thiết bị phun được lắp đặt tại cửa hút của bơm để tạo thành màn nước thứ nhất. Cửa không khí nạp của bộ phân phối được hình thành bằng cách khuếch tán chất lỏng làm việc bổ sung vào buồng bơm. Màn nước thứ hai, hai màn nước ngưng tụ hơi nước được trích xuất từ bình ngưng tụ, khí không ngưng tụ được làm mát và co lại, và thể tích khí co lại, giúp cải thiện đáng kể khả năng hút của bơm.
(2) Thiết bị chống xâm thực
Việc đưa khí thích hợp vào giai đoạn đầu nén của bơm sẽ tạo thành một lớp màng bảo vệ khí mỏng trên bề mặt cánh bơm, cải thiện hiệu quả khả năng chống lại hiện tượng xâm thực của bơm trong quá trình vận hành ở điều kiện chân không cao và ngăn ngừa hiện tượng xâm thực xảy ra. Giảm độ rung và tiếng ồn, kéo dài tuổi thọ của cánh bơm.

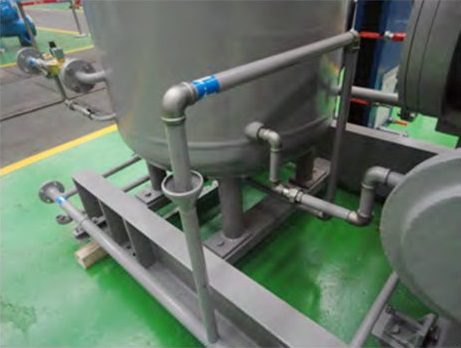

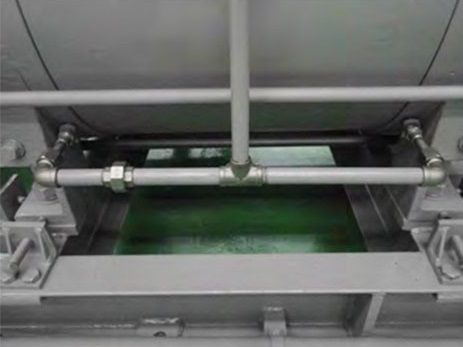

(3) Thiết bị tràn
Thiết kế đường ống kết nối, không cần lắp van tràn, không có áp suất ngược, an toàn và đáng tin cậy.

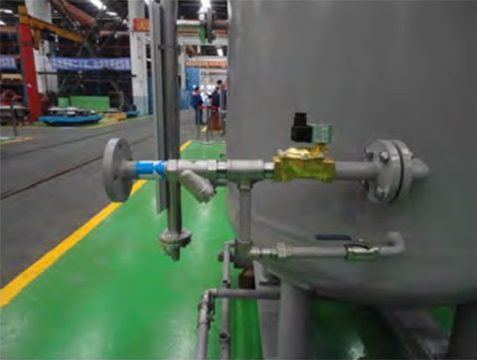

(4) Thiết bị bổ sung nước
Van điện từ bổ sung nước áp suất cao được liên kết với công tắc mực chất lỏng để bổ sung chất lỏng kịp thời và đảm bảo thiết bị không bị hết nước.
Cấu hình hoàn chỉnh và đáng tin cậy

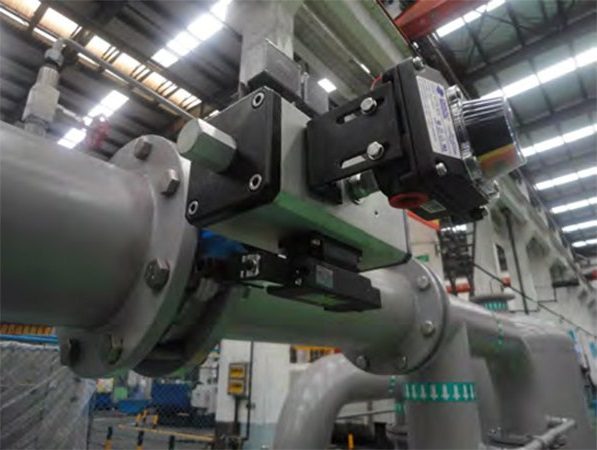

Van tự động của nhà sản xuất nổi tiếng: đóng mở nhanh, độ kín đáng tin cậy
Công tắc áp suất từ các thương hiệu nổi tiếng: hướng dẫn chính xác, đáng tin cậy và bền bỉ

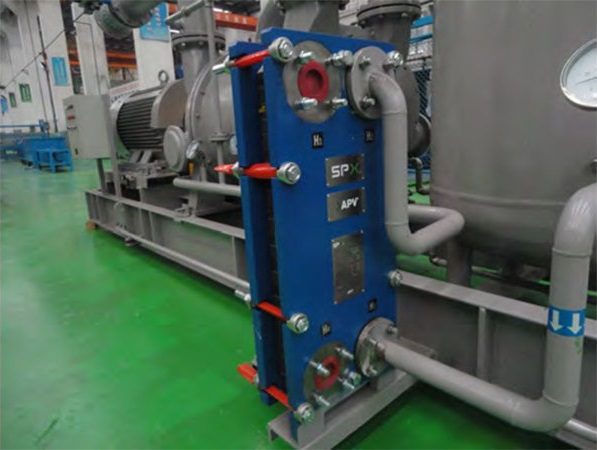

Bộ trao đổi nhiệt thương hiệu nổi tiếng: thiết kế nhỏ gọn với hiệu suất truyền nhiệt cao

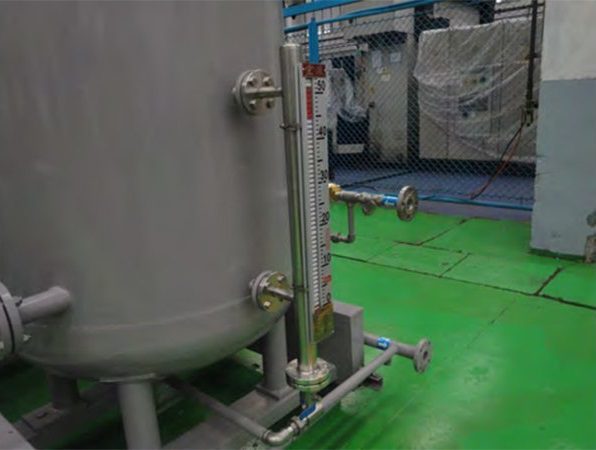

Đồng hồ đo mức từ tính: Hiển thị rõ ràng tại chỗ, báo động mức chất lỏng từ xa
2. Nguyên lý hoạt động của bơm chân không vòng nước
Cánh quạt và thân bơm có cấu hình lệch tâm, cả hai đầu đều được bịt kín bằng các bộ phân phối. Một lượng chất lỏng thích hợp được phun vào bơm. Khi cánh quạt quay, một vòng chất lỏng quay có độ dày gần bằng nhau được hình thành dọc theo thành thân bơm. Bề mặt bên trong của vòng chất lỏng, bề mặt của trục cánh quạt và mặt cuối của bộ phân phối tạo thành một khoang làm việc hình lưỡi liềm, được chia thành nhiều khoang có kích thước khác nhau bởi các cánh quạt. Khi cánh quạt quay, thể tích của các khoang nhỏ ở phía hút dần dần mở rộng và áp suất bên trong khoang giảm xuống. Khoang hút vào từ ranh giới bên ngoài qua lỗ hút và dần dần quay về phía xả. Thể tích của khoang giảm dần và khí bị nén. Khi áp suất đạt đến áp suất khí quyển, Khí được xả qua cổng xả, hoàn thành ba giai đoạn hút, nén và xả. Trong quá trình làm việc, một phần chất lỏng làm việc sẽ được xả cùng với khí, vì vậy cần phải liên tục phun một lượng chất lỏng làm việc mới nhất định vào bơm. Để đảm bảo bơm hoạt động bình thường. Chất lỏng làm việc được sử dụng phổ biến nhất là nước.
