Bơm cấp nước và tăng áp Kaiquan SGW

Model: SG/W

  • Tốc độ: 2960 vòng/phút, 1480 vòng/phút
  • Lưu lượng: 40~1600 m³/h
  • Lực nâng: ≤55m
  • Nhiệt độ trung bình: -10°C~80°C 80°C~120°C (phớt cơ khí chịu nhiệt độ cao, phớt chữ O, kế hoạch xả)
  • Nhiệt độ môi trường: tối đa +40°C; độ cao dưới 1000m; độ ẩm tương đối ≤95%

Lĩnh vực ứng dụng: Tưới tiêu, cấp, dẫn nước, tăng áp, tái sử dụng, sưởi ấm

Thông tin về Bơm cấp nước và tăng áp Kaiquan SGW

Vào thập niên 80, Kaiquan đã phát triển thành công dòng máy bơm một tầng dòng SG với nhiều ưu điểm và tiên phong lĩnh vực kĩ thuật sưởi ấm và điều hoà không khí.

Tiếp nối thành công đó, hãng bơm Kaiquan không ngừng nghiên cứu và phát triển các thế hệ máy bơm tiếp theo, bao gồm các dòng ISG, KQL/W (thế hệ thứ ba, thứ tư, thứ năm và thứ sáu).

Bơm cấp nước và tăng áp Kaiquan SGW là dòng bơm ly tâm 1 tầng có hiệu suất cao, với mô hình thủy lực hiệu suất cao và rộng, cùng động cơ hiệu suất cao dòng YE3. Máy bơm này có hiệu suất tạo bọt tốt, một số sử dụng cánh quạt hút kép và buồng hút bán xoắn ốc để giảm lưu lượng dòng chảy vào cánh quạt. Toàn bộ cấu hình máy bơm cao với vòng bi SKF, phớt cơ khí Burgmann và cánh quạt bằng thép không gỉ. Chất lượng của máy bơm được đảm bảo thông qua việc hoàn thiện trung tâm gia công máy móc và thử nghiệm tại nhà máy.

Thông số kĩ thuật

Động cơ máy không đồng bộ ba pha dòng IE3, công suất và loại tuân thủ theo tiêu chuẩn IEC-Norm, hiệu suất năng lượng thứ cấp tùy chọn.

Tốc độ: 2960 vòng/phút, 1480 vòng/phút
Lưu lượng: 40~1600 m³/h
Lực nâng: ≤55m
Nhiệt độ trung bình: -10°C~80°C 80°C~120°C (phớt cơ khí chịu nhiệt độ cao, phớt chữ O, kế hoạch xả)
Nhiệt độ môi trường: tối đa +40°C; độ cao dưới 1000m; độ ẩm tương đối ≤95%
Loại:  Loại: V1 (SGL/SGG) B35 (SGW)
Nguồn điện:  380V, 50HZ
Mức độ bảo vệ:  IP55
Lớp cách điện:  F
Điều khiển: Đối với máy bơm đứng, hướng là theo chiều kim đồng hồ khi nhìn từ đầu cánh động cơ, trong khi đối với máy bơm ngang, hướng là ngược chiều kim đồng hồ khi nhìn từ đầu vào của máy bơm.

Ưu điểm của Bơm cấp nước và tăng áp Kaiquan SGW

  • Tối ưu hóa hiệu suất thủy lực
  • Sử dụng động cơ lớp IE: IE3/IE4
  • NPSH (chỉ số hút sâu) thiết kế mạnh mẽ, vận hành ổn định
  • Chi phí vòng đời thấp
  • Vòng bi có tuổi thọ cao
  • Thiết kế linh hoạt, có thể tùy chỉnh phù hợp với nhu cầu cụ thể.

Bơm cấp nước và tăng áp Kaiquan SGW được ứng dụng trong các lĩnh vực nào?

Với thiết kế chuyên biệt, Bơm cấp nước và tăng áp Kaiquan SGW được sử dụng trong:

  • Hệ thống điều hoà không khí và sưởi ấm: để dẫn nước nóng và lạnh, hạn chế ăn mòn
  • Hệ thống nước vệ sinh, xử lý nước, làm mát và làm lạnh
  • Hệ thống tuần hoàn chất lỏng và cung cấp nước
  • Tăng áp
  • Hệ thống cung cấp nước tưới tiêu.

Thái Sơn – đơn vị phân phối bơm Kaiquan chính hãng, tin cậy tại Việt Nam

Bơm cấp nước và tăng áp Kaiquan SGW là sản phẩm của Tập đoàn bơm Shanghai Kaiquan – Khải Tuyền, thương hiệu uy tín và lâu đời trong ngành bơm tại Trung Quốc.

Bơm Kaiquan được ứng dụng rộng rãi trong nhiều hệ thống cấp nước, thoát nước, chữa cháy, HVAC… nhờ quy trình sản xuất hiện đại, sử dụng công nghệ tiên tiến, đáp ứng tiêu chuẩn chất lượng.

bom-cap-nuoc-va-tang-ap-kaiquan-sgw-3

Giữa nhiều đơn vị phân phối sản phẩm của Kaiquan trên thị trường, Thái Sơn là địa chỉ đáng tin cậy để Quý khách hàng lựa chọn.

Thái Sơn là đại lý uỷ quyền chính thức của Tập đoàn Shanghai Kaiquan tại Việt Nam. Do đó, khi mua hàng tại Công ty, Quý khách sẽ nhận được các chính sách đặc biệt:

  • Có đầy đủ chứng từ CO/CQ hợp lệ
  • Thời gian bảo hành 12 tháng
  • Đổi trả nhanh chóng nếu bơm bị lỗi do nhà sản xuất
  • Giá thành hợp lý và cạnh tranh
  • Chiết khấu cao và nhiều ưu đãi khi mua số lượng lớn
  • Hỗ trợ tư vấn tận tình để lựa chọn và sử dụng bơm hiệu quả
bom-cap-nuoc-va-tang-ap-kaiquan-sgw-4 bom-cap-nuoc-va-tang-ap-kaiquan-sgw-5

Hiện tại, Bơm cấp nước và tăng áp Kaiquan SGW và các sản phẩm khác của Kaiquan đều có sẵn tại Thái Sơn. Quý khách quan tâm có thể liên hệ ngay hotline hoặc email để nhận báo giá và tư vấn nhanh chóng từ đội ngũ chuyên gia của Thái Sơn.

☎️Liên hệ: 0975 160 370 – Mr Nhâm
📬Email: [email protected]


– HƠN CẢ MỘT CÔNG TY

Thông số kĩ thuật

Thông số kĩ thuật

Động cơ máy không đồng bộ ba pha dòng IE3, công suất và loại tuân thủ theo tiêu chuẩn IEC-Norm, hiệu suất năng lượng thứ cấp tùy chọn.

Tốc độ: 2960 vòng/phút, 1480 vòng/phút
Lưu lượng: 40~1600 m³/h
Lực nâng: ≤55m
Nhiệt độ trung bình: -10°C~80°C 80°C~120°C (phớt cơ khí chịu nhiệt độ cao, phớt chữ O, kế hoạch xả)
Nhiệt độ môi trường: tối đa +40°C; độ cao dưới 1000m; độ ẩm tương đối ≤95%
Loại:  Loại: V1 (SGL/SGG) B35 (SGW)
Nguồn điện:  380V, 50HZ
Mức độ bảo vệ:  IP55
Lớp cách điện:  F
Điều khiển: Đối với máy bơm đứng, hướng là theo chiều kim đồng hồ khi nhìn từ đầu cánh động cơ, trong khi đối với máy bơm ngang, hướng là ngược chiều kim đồng hồ khi nhìn từ đầu vào của máy bơm.

Thông tin bổ sung

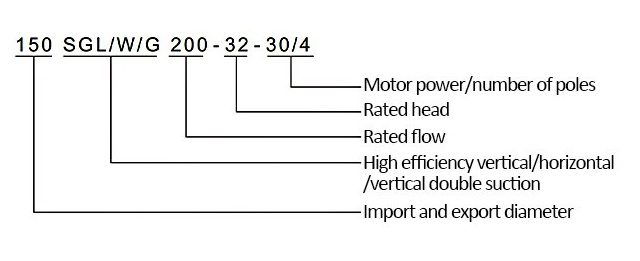

1. Mô tả mô hình

bom-cap-nuoc-va-tang-ap-kaiquan-sgw-7

Mô hình
đơn vị chính
SGL/W
Dòng động cơ Động cơ không đồng bộ ba pha IE 3 series
Vòng bi SKF
Ống trục 304
Con dấu tiếp xúc Thương hiệu Borgman / John Crane
Vòng chuyển động, vật liệu vòng tĩnh được nhúng trong than chì antimon, cacbua silic
Vật liệu thân bơm, nắp bơm Nắp cát gang
Vòng đệm Với
Vật liệu cánh quạt 20Cr13
Chuẩn bị bề mặt SGW: sơn điện di lót (DN200), màu xanh lam trên cùng; SGL: sơn điện di

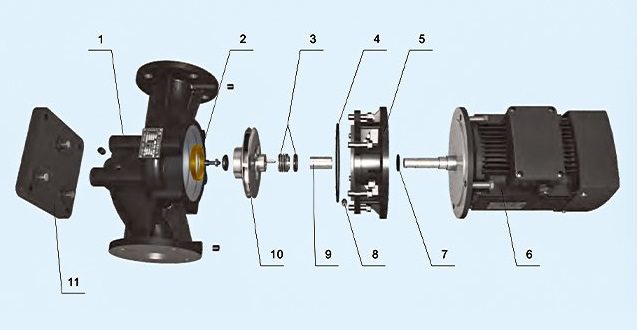

2. Sơ đồ cấu trúc

bom-cap-nuoc-va-tang-ap-kaiquan-sgw-8

Vị trí Sự miêu tả
1 Thân bơm Đúc chính xác bằng cát đúc, xử lý sơn điện di bề mặt, có thể là vật liệu gang xám hoặc gang cầu
2 Vòng đệm Vòng đệm bằng đồng có thể thay thế
3 Con dấu tiếp xúc Borgman hoặc John Crane, bạn có thể chọn graphite / silicon carbide, silicon carbide / silicon carbide và các vật liệu khác
4 Vòng tròn chứa nước
5 Vít cắm Môi trường nhiệt độ cao có thể ở bên ngoài bên ngoài ở đây
6 Nắp bơm Đúc chính xác bằng cát đúc, xử lý sơn điện di bề mặt, có thể là vật liệu gang xám hoặc gang cầu
7 Chân đèn Vật liệu Q235, thiết kế uốn cong tích hợp, hình dạng đẹp hơn và lắp đặt thuận tiện hơn
8 Cánh quạt Cánh quạt đúc chính xác bằng thép không gỉ (20 Cr 13), tùy chọn 304,316 và các vật liệu khác
9 Ống trục Ống lót trục bằng thép không gỉ 304 được lắp trên trục động cơ (không thể thay thế)
10 Vòng đệm kín loại O Môi trường nhiệt độ cao có thể được thay thế bằng vật liệu cao su flo
11 Động cơ điện Động cơ IE 3 series, có thể chọn Siemens, biến tần, ngoài trời, chống cháy nổ và các loại động cơ đặc biệt khác

3. Cấu hình linh kiện tiêu hao

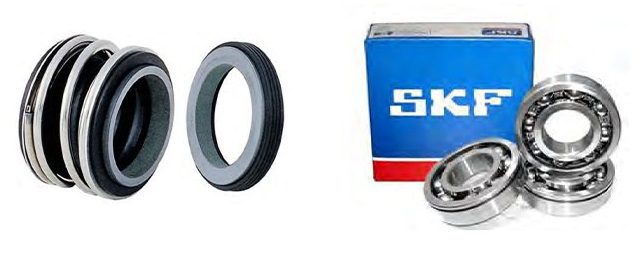

Phớt cơ khí sử dụng Burgmann/John Crane, ống lót bằng thép không gỉ ở vị trí bịt kín và phớt cơ khí sẽ không bao giờ bị rỉ sét. Tỷ lệ hỏng phớt cơ khí giảm từ 2% xuống 0,9%.Vòng bi sử dụng thương hiệu SKF, tiếng ồn thấp và tuổi thọ dài. Về mặt lý thuyết, có thể đạt tới 100.000 giờ. Tỷ lệ hỏng vòng bi đã giảm từ 1,6% xuống còn 0,7%.

bom-cap-nuoc-va-tang-ap-kaiquan-sgw-9

4. SGL/W gia công và sản xuất các bộ phận chính

Thân bơm và nắp bơm được làm bằng công nghệ đúc cát tráng phủ, hình dạng máy, bề mặt nhẵn, độ nhám đồng đều, mịn, đồng đều và không có khuyết tật. Độ chính xác kích thước đúc cao, độ chính xác có thể đạt tới CT7-8. Chất lượng ngoại quan tốt, cấu trúc dày đặc, độ nhám bề mặt đúc nhỏ hơn 12,5, đảm bảo hiệu suất của bơm.

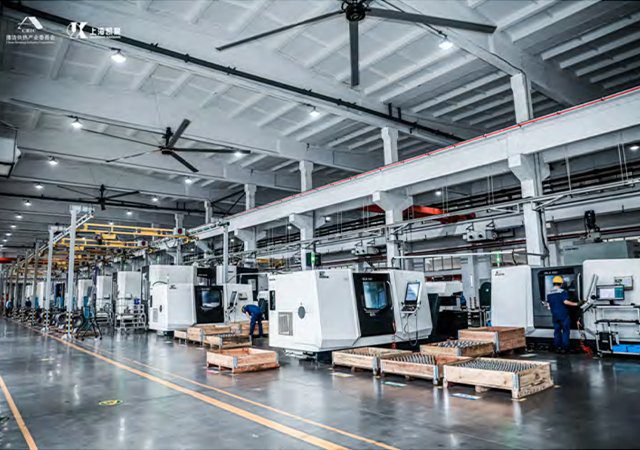

Thân bơm và nắp bơm được gia công bằng máy công cụ bốn trục bàn làm việc kép LGMazak, DMG và các trung tâm gia công máy công cụ bốn trục nhập khẩu khác. Độ chính xác gia công là 2μm, chất lượng gia công ổn định và lắp ráp một lần. Kẹp hoàn thành quá trình gia công toàn bộ bộ phận, đảm bảo độ chính xác và yêu cầu dung sai hình học của từng bộ phận gia công.

bom-cap-nuoc-va-tang-ap-kaiquan-sgw-10

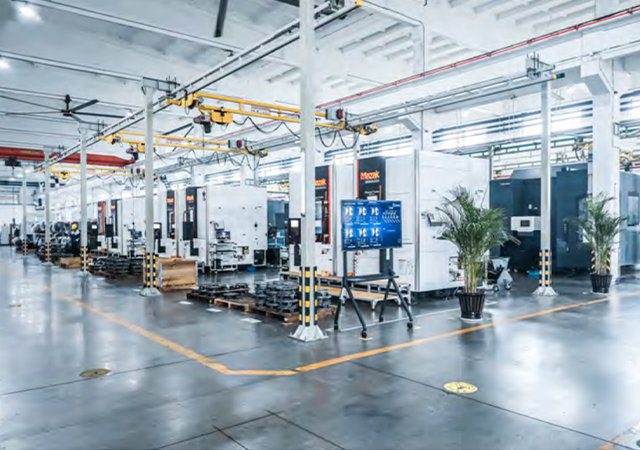

Cánh quạt được gia công bằng trung tâm gia công trục chính kép DMG nhập khẩu từ Đức. Độ đồng trục của phôi có thể đạt 0,01mm. Toàn bộ chi tiết có thể được gia công trong một lần kẹp, đảm bảo rằng mỗi yêu cầu về độ chính xác và dung sai hình học của các chi tiết gia công.

bom-cap-nuoc-va-tang-ap-kaiquan-sgw-11

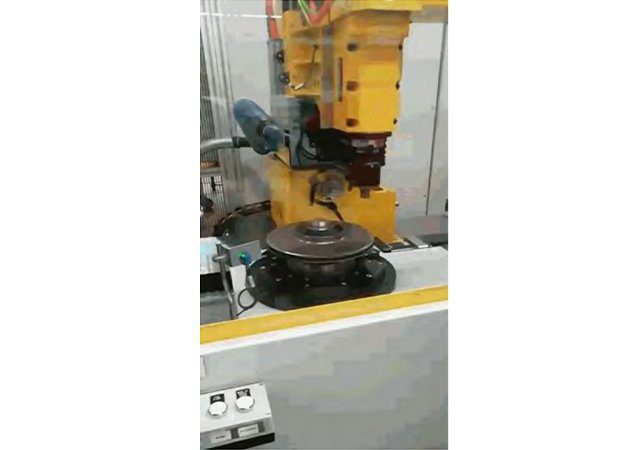

Trung tâm thủy lực cánh quạt đúc chính xác và trung tâm các bộ phận gần như chồng lên nhau, ít gây áp lực hơn, sử dụng máy cân bằng tự động CEMB nhập khẩu từ Ý, vận hành cơ học, máy cân bằng động tự động phát hiện, tự động cân, tự động kiểm tra lại, độ chính xác cân lên đến G1, loại bỏ các yếu tố nhân tạo, đảm bảo độ chính xác cân bằng cánh quạt G6.3, cân bằng rôto tốt, độ tin cậy cao.

bom-cap-nuoc-va-tang-ap-kaiquan-sgw-12

Video

Chứng nhận

Tài liệu sản phẩm

1. So sánh các thử nghiệm bơm một phần của các đối thủ cạnh tranh

1.1 So sánh kết quả đo thực tế giữa bơm Kaiquan và bơm 1 vuông nhập khẩu:

Kết quả so sánh 13 mẫu, trong đó có 6 mẫu cao hơn 2-5% và 7 mẫu tương đương;

1.2 So sánh kết quả đo thực tế giữa bơm trục đứng Kaiquan và bơm trục đứng nhập khẩu thương hiệu 1:

Bài kiểm tra so sánh 5, hiệu quả tương đương

1.3 So sánh số đo thực tế giữa Kaiquan và thương hiệu nhập khẩu 2:

Kiểm tra so sánh 7, 5 tương đương, 2 cao hơn 4-7%

1.4 So sánh số đo thực tế giữa Kaiquan và các thương hiệu trong nước 1:

So sánh thử nghiệm: 7, 4 cao hơn 3-8%, 3 tương đương

2. Hiệu suất của cánh quạt gang giảm sau

Hiệu suất η(%)
Lưu lượng (m³/h)
Cánh quạt 2008 Cánh quạt mới 20Cr13 Cánh quạt mới 20Cr13 Hiệu quả giảm (%)
HT200 Vòng lỗ được xoay để mài mòn kích thước cánh quạt
370 72,4 81,5 79,7 8.8
Hiệu suất η(%)
Lưu lượng (m³/h)
Cánh quạt 2014 Cánh quạt mới 20Cr13 Cánh quạt mới 20Cr13 Hiệu quả giảm (%)
HT200 Vòng lỗ được xoay để mài mòn kích thước cánh quạt
94 74,1 80 76,5 5.9

<ảnh thiếu>

Khi cánh quạt gang bị rỉ sét nghiêm trọng, khe hở vòng bi tăng lên, hiệu suất giảm đáng kể 7-8%, chi phí vận hành hàng năm tăng hơn 75%. Sử dụng cánh quạt thép không gỉ.

Việc cải thiện toàn bộ chi phí vòng đời sau khi lắp vòng chống mài mòn có những lợi thế rõ ràng.

Cánh quạt lõi bơm nước-kiểm soát chất lượng

Cánh quạt phôi vào nhà máy kiểm tra

Các điểm kiểm soát chính: chất lượng kênh dòng chảy, vật liệu, kích thước cánh

  1. Nội soi cầm tay

Đảm bảo chất lượng đường dẫn dòng chảy của cánh quạt và đảm bảo hiệu suất;

  1. Máy quang phổ đọc trực tiếp

Thiết bị này là máy quang phổ phát xạ quang có độ chính xác cao và giá trị cao được nhập khẩu từ Đức. Nó có thể thực hiện phân tích định lượng nhanh chóng C, Si, Mn, P, S, Cr, Ni, v.v. trong kim loại và có thể xác định chính xác

Xác định xem vật liệu có đạt tiêu chuẩn hay không;

  1. Công cụ kiểm tra đặc biệt

Đảm bảo đường biên dạng lưỡi dao, góc vào và chiều rộng ra
