Máy bơm cấp nước nồi hơi Kaiquan loại DG

2 Model chính

  • Máy bơm nước cấp nồi hơi áp suất trung bình và thấp: DG
  • Máy bơm nước cấp nồi hơi nhiệt độ cao: ZDG

Lĩnh vực ứng dụng: cấp nước cho nồi hơi và dẫn nước sạch ở nhiệt độ cao.

Thông tin về Máy bơm cấp nước nồi hơi Kaiquan loại DG

Máy bơm cấp nước lò hơi thuộc máy bơm ly tâm đa tầng phân đoàn loại DG do Kaiquan phát triển và sản xuất. Sản phẩm có 2 model chính là: Máy bơm nước cấp nồi hơi áp suất trung bình và thấp DG và máy bơm nước cấp nồi hơi nhiệt độ cao ZDG.

Máy bơm cấp nước nồi hơi Kaiquan loại DG bao gồm nhiều bộ phận được kết nối với nhau bằng bu lông tạo thành một sản phẩm hoàn chỉnh. Hướng đầu vào và đầu ra đều theo chiều thẳng đứng hướng lên trên. Lớp đệm tĩnh giữa các phần đầu vào, giữa và đầu ra của máy bơm sử dụng lớp đệm mặt kim loại và lớp đệm kênh đôi vòng chữ O. Thiết kế này cho phép máy bơm được ứng dụng rộng rãi trong các hệ thống cấp nước nồi hơi và nước sạch.

Bên cạnh đó, Cánh quạt và cánh dẫn hướng được đúc chính xác, với các kênh dòng chảy trơn tru, độ chính xác kích thước cao và hiệu suất cao. Roto được cân bằng động, với mức độ chính xác cao hơn các tiêu chuẩn công nghiệp. Từ hướng truyền, máy bơm quay theo chiều kim đồng hồ. Máy bơm nước cấp nổi hơi áp suất trung bình và thấp loại DG sử dụng cấu trúc giá đỡ đế và tuân thủ tiêu chuẩn GB/T 5657-1995 “Điều kiện kỹ thuật bơm ly tâm (III).

Máy bơm nước cấp nổi hơi nhiệt độ cao ZDG và máy bơm nước cấp nổi hơi áp suất trung bình và cao loại DG sử dụng cấu trúc hỗ trợ trung tâm, kết hợp với hệ thống trượt để bù hiệu quả cho biến dạng nhiệt. Máy bơm nước cấp nồi hơi nhiệt độ cao ZDG và máy bơm nước cấp nồi hơi áp suất trung bình và cao loại DG sử dụng hệ thống đường ống nước làm mát tích hợp để cung cấp nước và người dùng có thể lựa chọn sử dụng hệ thống tự xả phớt cơ khí theo yêu cầu của mình, loại bỏ nhu cầu người dùng phải cung cấp nước xả cho phớt c

ơ khí, giúp việc lắp đặt và sử dụng thuận tiện hơn.

Thông số kĩ thuật

Bơm nước cấp nồi hơi áp suất trung bình và thấp loại DG Bơm nước cấp nồi hơi nhiệt độ cao ZDG
Lưu lượng: 4-185m³/h 12-500m³/h
Môi trường: Nước cấp cho nồi hơi, nước sạch hoặc các chất lỏng khác có tính chất vật lý và hóa học tương tự như nước. Nước cấp cho nồi hơi, nước sạch hoặc các chất lỏng khác có tính chất vật lý và hóa học tương tự như nước.
Nhiệt độ trung bình: ≤ 105°C; Khi nhiệt độ trung bình ≥ 80°C, phải kết nối nước làm mát bên ngoài để làm mát. ≤ 160°C, phải được làm mát bằng nước làm mát bên ngoài và xả bằng bộ làm mát phốt máy.
Áp suất làm việc tối đa:
  • Bơm nước cấp nồi hơi áp suất trung bình và thấp loại DG, áp suất hút của bơm nước cấp nồi hơi nhiệt độ cao ZDG + áp suất bơm tối đa ≤ 7MPa
  • Áp suất hút của bơm nước cấp nồi hơi áp suất thấp loại DG + áp suất bơm tối đa ≤ 10MPa
  • Bơm nước cấp nồi hơi áp suất trung bình và thấp loại DG, áp suất hút của bơm nước cấp nồi hơi nhiệt độ cao ZDG + áp suất bơm tối đa ≤ 7MPa
  • Áp suất hút của bơm nước cấp nồi hơi áp suất cao loại DG + áp suất bơm tối đa ≤ 20MPa
Tốc độ danh nghĩa:  2980 vòng/phút 2980 vòng/phút

Điểm đặc biệt của Máy bơm cấp nước nồi hơi Kaiquan loại DG

  • Các bộ phận bên trong máy bơm được thiết kế đặc biệt để hoạt động hiệu quả hơn, nhờ công nghệ phân tích dòng chảy CFD.
  • Máy bơm nước áp suất cao có đầy đủ các thiết bị để theo dõi áp suất, nhiệt độ và độ rung.
  • Máy bơm có sẵn đường ống nước làm mát, giúp người dùng dễ dàng lắp đặt và sử dụng.
  • Vỏ của máy bơm rất chắc chắn vì được làm từ vật liệu đặc biệt, chịu được áp suất cao. Các bộ phận quan trọng khác được làm từ thép không gỉ và được xử lý nhiệt để chống mài mòn và bền hơn.

Các tiêu chuẩn chất lượng:

– Máy bơm nước cấp nồi hơi áp suất trung bình và thấp DG tuân thủ GB/T 5657-1995

– Máy bơm nước cấp nồi hơi nhiệt độ cao ZDG và máy bơm nước cấp nồi hơi áp suất cao, áp suất thấp DG tuân thủ GB/T 5656-1995

– Máy bơm nước cấp nồi hơi áp suất cao DG tuân thủ JB/T8059-200X

Máy bơm cấp nước nồi hơi Kaiquan loại DG được ứng dụng trong các lĩnh vực nào?

Nhờ cấu trúc thiết kế dạng mô-đun với các đầu vào, phần giữa và đầu ra kết nối bằng bu lông, máy bơm cấp nước lò hơi có nhiều biến thể, đáp ứng đa dạng nhu cầu sử dụng. Đặc biệt, máy được dùng để cấp nước lò hơi và nước sạch ở nhiệt độ cao.

Thái Sơn – đơn vị phân phối bơm Kaiquan chính hãng, tin cậy tại Việt Nam

Máy bơm cấp nước nồi hơi Kaiquan loại DG là sản phẩm của Tập đoàn bơm Shanghai Kaiquan – Khải Tuyền, thương hiệu uy tín và lâu đời trong ngành bơm tại Trung Quốc.

Bơm Kaiquan được ứng dụng rộng rãi trong nhiều hệ thống cấp nước, thoát nước, chữa cháy, HVAC… nhờ quy trình sản xuất hiện đại, sử dụng công nghệ tiên tiến, đáp ứng tiêu chuẩn chất lượng.

may-bom-cap-nuoc-noi-hoi-kaiquan-loai-dg-3

Giữa nhiều đơn vị phân phối sản phẩm của Kaiquan trên thị trường, Thái Sơn là địa chỉ đáng tin cậy để Quý khách hàng lựa chọn.

Thái Sơn là đại lý uỷ quyền chính thức của Tập đoàn Shanghai Kaiquan tại Việt Nam. Do đó, khi mua hàng tại Công ty, Quý khách sẽ nhận được các chính sách đặc biệt:

  • Có đầy đủ chứng từ CO/CQ hợp lệ
  • Thời gian bảo hành 12 tháng
  • Đổi trả nhanh chóng nếu bơm bị lỗi do nhà sản xuất
  • Giá thành hợp lý và cạnh tranh
  • Chiết khấu cao và nhiều ưu đãi khi mua số lượng lớn
  • Hỗ trợ tư vấn tận tình để lựa chọn và sử dụng bơm hiệu quả
may-bom-cap-nuoc-noi-hoi-kaiquan-loai-dg-4 may-bom-cap-nuoc-noi-hoi-kaiquan-loai-dg-5

Hiện tại, Máy bơm cấp nước nồi hơi Kaiquan loại DG và các sản phẩm khác của Kaiquan đều có sẵn tại Thái Sơn. Quý khách quan tâm có thể liên hệ ngay hotline hoặc email để nhận báo giá và tư vấn nhanh chóng từ đội ngũ chuyên gia của Thái Sơn.

☎️Liên hệ: 0975 160 370 – Mr Nhâm
📬Email: [email protected]


– HƠN CẢ MỘT CÔNG TY

Thông số kĩ thuật

Bơm nước cấp nồi hơi áp suất trung bình và thấp loại DG Bơm nước cấp nồi hơi nhiệt độ cao ZDG
Lưu lượng: 4-185m³/h 12-500m³/h
Môi trường: Nước cấp cho nồi hơi, nước sạch hoặc các chất lỏng khác có tính chất vật lý và hóa học tương tự như nước. Nước cấp cho nồi hơi, nước sạch hoặc các chất lỏng khác có tính chất vật lý và hóa học tương tự như nước.
Nhiệt độ trung bình: ≤ 105°C; Khi nhiệt độ trung bình ≥ 80°C, phải kết nối nước làm mát bên ngoài để làm mát. ≤ 160°C, phải được làm mát bằng nước làm mát bên ngoài và xả bằng bộ làm mát phốt máy.
Áp suất làm việc tối đa:
  • Bơm nước cấp nồi hơi áp suất trung bình và thấp loại DG, áp suất hút của bơm nước cấp nồi hơi nhiệt độ cao ZDG + áp suất bơm tối đa ≤ 7MPa
  • Áp suất hút của bơm nước cấp nồi hơi áp suất thấp loại DG + áp suất bơm tối đa ≤ 10MPa
  • Bơm nước cấp nồi hơi áp suất trung bình và thấp loại DG, áp suất hút của bơm nước cấp nồi hơi nhiệt độ cao ZDG + áp suất bơm tối đa ≤ 7MPa
  • Áp suất hút của bơm nước cấp nồi hơi áp suất cao loại DG + áp suất bơm tối đa ≤ 20MPa
Tốc độ danh nghĩa:  2980 vòng/phút 2980 vòng/phút

Thông tin bổ sung

1. Vật liệu chính

(Vật liệu cấu hình tiêu chuẩn, có thể thay đổi theo nhu cầu sử dụng)

Tên bộ phận Máy bơm áp suất trung bình và thấp DG Máy bơm nhiệt độ cao ZDG Bơm cao áp thứ cấp DG Máy bơm cao áp DG
 Phần đầu vào HT250 ZG230-450 ZG230-450 ZG270-500
Phần giữa HT250 ZG230-450 ZG230-450 ZG270-500
Phần nước thải HT250 ZG230-450 ZG230-450 ZG270-500
Cánh hướng dẫn ZG230-450 ZG230-450 ZG230-450 ZG1Cr13
Cánh quạt ZG230-450 ZG230-450 ZG230-450 ZG1Cr13
Trục 40Cr 40Cr 40Cr Lò rèn 40CrV
Vòng đệm ZCuSn10P01 Thấm nitơ 38CrMoAl 1Cr13MoS
Ống lót cánh dẫn hướng (vòng đệm B) ZCuSn10Pb1 ZCuSn10Pb1 Thấm nitơ 38CrMoAl 1Cr13MoS
Đĩa cân bằng (vòng cân bằng) 3Cr13 3Cr13 3Cr13 3Cr13
Tay áo cân bằng 3Cr13 3Cr13 38CrMaAl
Đĩa cân bằng 3Cr13 3Cr13 2Cr13 2Cr13
Tay áo bánh răng cân bằng 2Cr13
Bu lông siết chặt 45 40Cr 40Cr 40Cr

Lưu ý: Các mẫu DG6-25, DG12-25, DG15-50, DG25-30, DG25-50, DG45-80, DG46-30, DG46-50, DG48-50, DG65-80

Vật liệu tiêu chuẩn cho cánh quạt là ZG1Cr13.

Vật liệu tiêu chuẩn cho cánh quạt và cánh dẫn hướng của DG200-50, DG280-43 và DG360-40 là HT250.

Vật liệu tuỳ chọn



2. Sơ đồ kết cấu

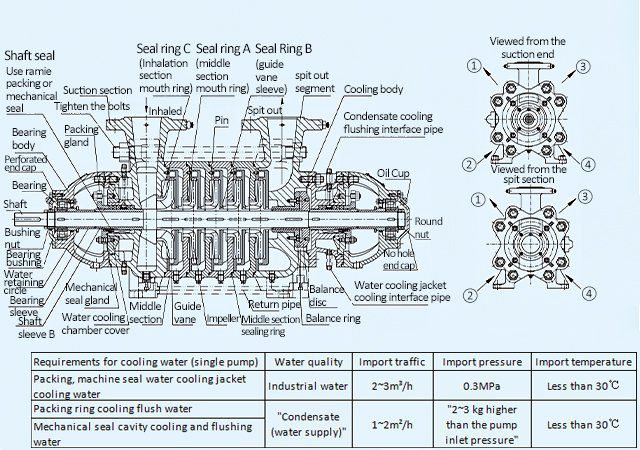

2.1 Lò hơi áp suất trung bình và thấp loại DG

may-bom-cap-nuoc-noi-hoi-kaiquan-loai-dg-7

Ghi chú:

Ống giao diện làm mát và xả nước ngưng tụ (kết nối theo hướng dẫn trên nhãn dán)

Lỗ làm mát xả nước ngưng tụ được bố trí ở góc 180°. Khi sử dụng, người dùng kết nối nước ngưng tụ với áp suất cao hơn áp suất đầu vào của bơm 2-3 kg và nước ngưng tụ 30°C vào và ra.

Ống giao diện làm mát áo làm mát nước (kết nối theo hướng dẫn trên nhãn dán)

Các lỗ xả nước công nghiệp và làm mát được bố trí ở góc 180°. Khi sử dụng, người dùng có thể kết nối nước công nghiệp 3kg/cm² và 30℃ vào và ra.

Nhìn từ đầu hút

①Khoang phớt cơ khí, cửa xả nước làm mát vòng đệm (nước ngưng tụ)

②Phớt cơ khí, đóng gói (áo làm mát bằng nước) nhập nước làm mát (nước công nghiệp)

③Phớt cơ khí, đóng gói (áo làm mát bằng nước) cửa thoát nước làm mát (nước công nghiệp)

④Khoang phớt cơ khí, vòng đệm làm mát nước xả vào (nước ngưng tụ)

Nhìn từ phần nhô ra

①Đệm kín cơ khí (vỏ làm mát bằng nước) cửa thoát nước làm mát (nước công nghiệp)

②Khoang phớt cơ khí, vòng đệm làm mát nước xả vào (nước ngưng tụ)

③Khoang phớt cơ khí, cửa xả nước làm mát vòng đệm (nước ngưng tụ)

④Phớt cơ khí, đóng gói (áo làm mát bằng nước) nhập nước làm mát (nước công nghiệp)

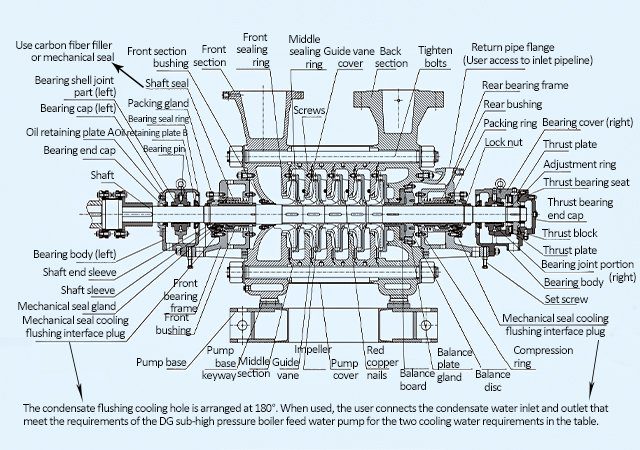

2.2 Máy bơm nước cấp nồi hơi áp suất cao loại DG

may-bom-cap-nuoc-noi-hoi-kaiquan-loai-dg-8

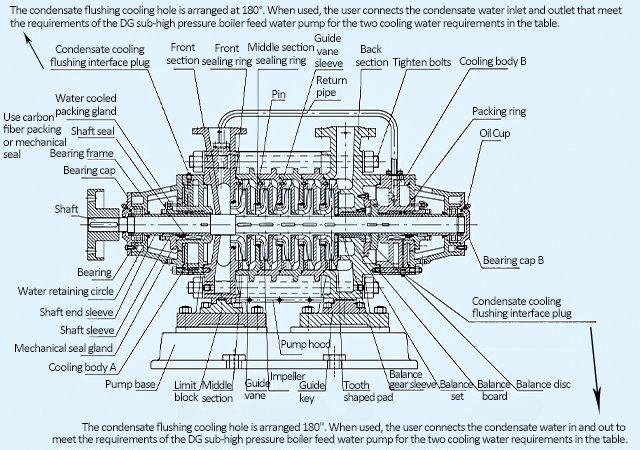

2.3 Bơm nước cấp nồi hơi áp suất cao DG12-80, DG25-80, DG36-80, DG45-80

may-bom-cap-nuoc-noi-hoi-kaiquan-loai-dg-9

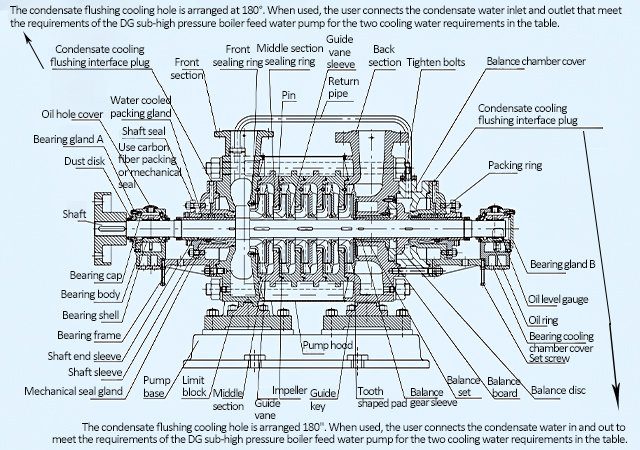

2.4 Máy bơm nước cấp nồi hơi áp suất cao DG65-80 và DG85-80

may-bom-cap-nuoc-noi-hoi-kaiquan-loai-dg-10

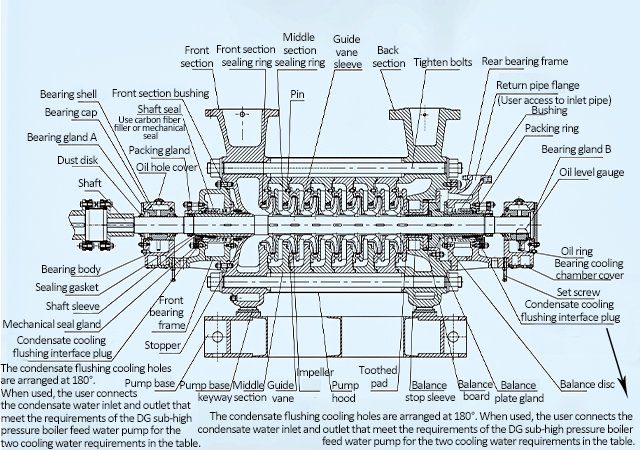

2.5 Bơm nước cấp nồi hơi áp suất thấp

may-bom-cap-nuoc-noi-hoi-kaiquan-loai-dg-11

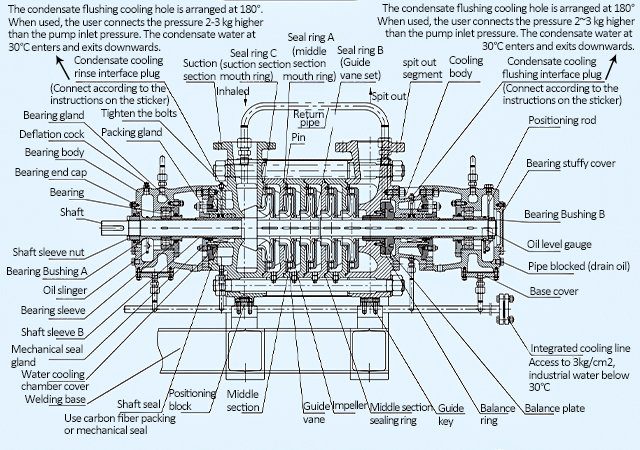

2.6 Bơm nước cấp nồi hơi nhiệt độ cao ZDG

may-bom-cap-nuoc-noi-hoi-kaiquan-loai-dg-12
