Tổng quan trạm nguồn thủy lực: Phân loại, Cấu tạo và Tiêu chí lựa chọn cho Dự án
1. Trạm nguồn thuỷ lực là gì?
Trạm nguồn thủy lực (HPU) là một tổ hợp thiết bị có nhiệm vụ chuyển đổi năng lượng sơ cấp (điện, diesel, khí nén…) thành áp suất và lưu lượng dầu thủy lực, cung cấp cho cơ cấu chấp hành như xy lanh, mô tơ thủy lực trong các máy và dây chuyền công nghiệp. Một HPU đầy đủ thường gồm các nhóm thiết bị chính:
| Nhóm thiết bị | Thiết bị và đặc điểm |
| Thiết bị tạo năng lượng sơ cấp | – Động cơ điện (1 pha/3 pha)
– Động cơ diesel, động cơ xăng (cho ứng dụng lưu động, ngoài trời) – Động cơ khí nén (phòng nổ) – Motor thủy lực dẫn động bơm (ít gặp hơn) |
| Bơm thủy lực (Trái tim của trạm nguồn) | – Bơm bánh răng: đơn giản, rẻ, độ bền cao, áp trung bình (120–210 bar)
– Bơm cánh gạt: êm hơn, áp suất trung bình (140–210 bar) – Bơm piston: lưu lượng lớn, áp cao (250–700+ bar), điều khiển lưu lượng linh hoạt |
| Khối valve điều khiển | – Van áp suất: van an toàn, van xả, van giảm áp
– Van phân phối: điều khiển hướng – Van một chiều: chống tụt, chống hồi dầu – Van tiết lưu/van điều tiết: điều chỉnh tốc độ – Van tỉ lệ – van servo: cho hệ thống điều khiển chính xác |
| Thiết bị phụ trợ | – Đồng hồ áp suất
– Lọc hồi, lọc đường hút, lọc áp suất- Bình tích áp – Cảm biến áp suất, mức dầu, nhiệt độ – Tản nhiệt (air cooler, water cooler) – Heater (gia nhiệt dầu khi môi trường lạnh) – Thùng dầu – bầu chứa, ống dẫn, co nối, manifold… |
2. Phân loại Trạm nguồn thuỷ lực
Dưới đây là cách phân loại đầy đủ nhất theo công nghiệp, giúp mô tả được mọi dạng HPU hiện có
2.1 Phân loại theo dạng kết cấu
| Đặc điểm cấu tạo & Thông số | Ứng dụng | |
| HPU tiêu chuẩn | Kích thước nhỏ đến trung bình. Tích hợp motor, bơm, van trên cùng một cụm manifold. Lưu lượng: 1–60 L/min. | Kẹp khuôn, máy ép nhỏ, máy nâng bàn, hệ thống tự động hóa. |
| HPU mô-đun công nghiệp | Khung thép, tách rời motor, bơm, bình dầu. Van điều khiển dạng rời hoặc manifold. Lưu lượng: 20–400 L/min. | Máy ép nhựa, thép, xi măng, hệ thống nâng. |
| HPU công suất lớn | Dung tích dầu lên tới hàng ngàn lít. Sử dụng 2 đến 6 bơm hoạt động song song hoặc standby. Tích hợp hệ thống làm mát, gia nhiệt, giám sát từ xa. | Nhà máy thép, xi măng, nhiệt điện, thủy điện, cầu cảng. |
| HPU lưu động | Đặt trên xe kéo hoặc dạng vali di động. Dẫn động bằng động cơ diesel hoặc xăng. | Ngoài khơi, cứu hộ, công trình di động. |
| Mini HPU / Micro HPU | Sử dụng motor DC/AC công suất nhỏ (12V, 24V). Thường tích hợp solenoid valve. | Ben nâng xe nâng mini, kích thủy lực cầm tay. |
2.2 Phân loại theo nguồn năng lượng
| Đặc điểm | Ứng dụng | |
| HPU dùng điện | Phổ biến nhất hiện nay, vận hành bằng động cơ điện 1 pha hoặc 3 pha. | Dùng trong các nhà máy, hệ thống công nghiệp yêu cầu độ chính xác cao. |
| HPU dùng động cơ nổ (xăng/diesel) | Khả năng chịu tải cực tốt, tạo ra áp suất cao, hoạt động độc lập. | Ứng dụng chủ yếu ở ngoài hiện trường, những nơi không có sẵn lưới điện. |
| HPU khí nén | Tạo ra lưu lượng nhỏ, đảm bảo mức độ an toàn tuyệt đối. | Chuyên dùng trong môi trường yêu cầu phòng chống cháy nổ. |
2.3 Phân loại theo tính năng điều khiển
| Đặc điểm & Tính năng | Ứng dụng | |
| HPU điều khiển cơ bản | Hoạt động theo cơ chế ON/OFF, sử dụng van manual hoặc van điện từ. Không yêu cầu độ chính xác cao. | Các hệ thống thủy lực vận hành đơn giản, thao tác cơ bản. |
| HPU điều khiển tỉ lệ | Khả năng điều khiển tốc độ và momen chuyển động một cách mềm mại. | Máy ép yêu cầu độ chính xác, các dòng robot thủy lực. |
| HPU điều khiển servo | Đạt độ chính xác cực cao về việc kiểm soát vị trí và áp suất. | Máy thử tải, các hệ thống phục vụ phòng R&D. |
| HPU điều khiển CNC tích hợp PLC/SCADA | Trang bị kết nối IoT, cho phép giám sát từ xa. Khả năng báo lỗi, cảnh báo và số hóa dữ liệu vận hành. | Dây chuyền sản xuất tự động hóa hiện đại, nhà máy thông minh. |
2.4 Phân loại theo áp suất hệ thống
| Phân loại | Thông số áp suất | Đặc điểm & Ứng dụng |
| HPU áp suất thấp | Dưới 70 bar | Phù hợp cho các thao tác kẹp giữ, nâng hạ nhẹ nhàng. |
| HPU áp trung bình | Từ 70 đến 200 bar | Mức áp suất phổ biến nhất, chiếm 70 đến 80% thị trường. |
| HPU áp suất cao | Từ 200 đến 700+ bar | Thường sử dụng bơm piston. Ứng dụng chuyên sâu cho thử nghiệm áp lực, cắt thép, máy ép tải trọng nặng. |
2.5 Phân loại theo ứng dụng công nghiệp
| Ngành ứng dụng | Đặc điểm trạm nguồn (HPU) tiêu biểu |
| Thép, xi măng, khai khoáng | HPU kích thước lớn, lưu lượng cao, đáp ứng khả năng hoạt động liên tục cường độ cao. |
| Dầu khí | HPU có thiết kế phòng nổ, HPU hoạt động trên biển, chịu được hơi muối, đạt tiêu chuẩn an toàn ATEX. |
| Máy ép thuỷ lực | Sử dụng HPU tích hợp công nghệ điều khiển servo hoặc van tỉ lệ để đảm bảo độ chính xác. |
| Máy đúc nhựa | Cấu hình HPU dạng modul linh hoạt, kết hợp cùng bơm piston áp suất cao. |
| Đóng tàu – cầu cảng | HPU chuyên dụng để điều khiển hệ thống tời kéo, cần trục, mỏ neo. |
| Nông nghiêp, xe chuyên dụng | Sử dụng dòng HPU mobile với nguồn điện áp 12V hoặc 24V. |

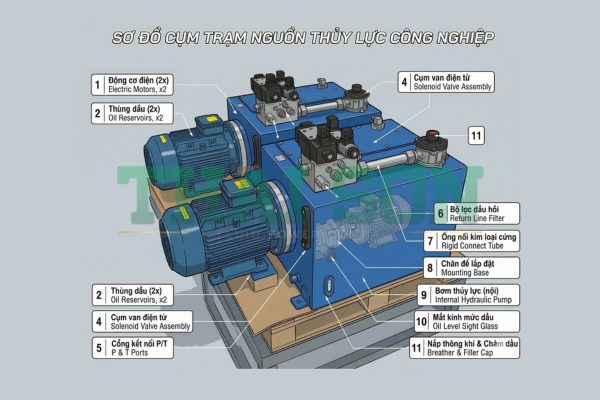

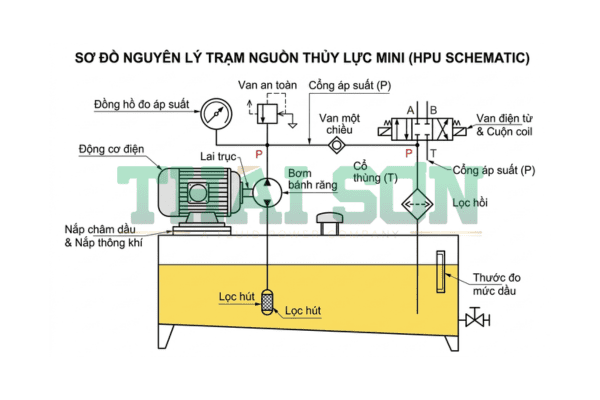

3. Cấu tạo chuẩn của Trạm nguồn thuỷ lực
| Nhóm thiết bị | Chức năng |
| Motor | Tạo công suất cơ |
| Bơm | Tạo lưu lượng & áp suất |
| Khối van | Điều hướng, áp, tốc độ |
| Lọc dầu | Bảo vệ hệ thống |
| Bình dầu | Chứa, hồi, tản nhiệt |
| Đồng hồ, cảm biến | Giám sát |
| Tản nhiệt | Ổn định nhiệt độ dầu |
| Bình tích áp (tuỳ chọn) | Ổn định áp – giảm sung |
4. Tiêu chí lựa chọn Trạm nguồn thuỷ lực cho dự án công nghiệp
4. Tiêu chí lựa chọn Trạm nguồn thuỷ lực cho dự án công nghiệp| Tiêu chí lựa chọn | Phân loại & Yêu cầu chi tiết |
| Lưu lượng yêu cầu | Phụ thuộc vào tốc độ cơ cấu chấp hành. |
| Áp suất tối đa | Phụ thuộc vào tải trọng và lực yêu cầu. |
| Chu kì làm việc | – Liên tục: Chọn bơm piston kết hợp hệ thống làm mát.
– Gián đoạn: Bơm bánh răng là lựa chọn phù hợp. |
| Độ chính xác | – Cơ bản: Dùng van thường
– Trung bình: Dùng van tỉ lệ – Cao cấp: Dùng van servo |
| Môi trường | Đánh giá các yếu tố: ngoài trời, nhiệt độ cao, phòng nổ, nhiễm muối biển. |
| Tự động hoá | Xét yêu cầu tích hợp nền tảng PLC, SCADA hoặc kết nối IoT. |
Tổng kết
Có thể thấy, Trạm nguồn thủy lực đóng vai trò là trung tâm năng lượng của mọi hệ thống cơ khí và tự động hóa. Một tổ hợp HPU hoàn chỉnh luôn được vận hành dựa trên bốn thành tố cốt lõi:
- Nguồn động lực sơ cấp: Cung cấp sức mạnh ban đầu thông qua động cơ điện, diesel hoặc khí nén.
- Hệ thống tạo áp lực: Các dòng bơm thủy lực làm nhiệm vụ chuyển hóa năng lượng, tạo ra áp suất và lưu lượng cần thiết.
- Hệ thống kiểm soát: Cụm van thủy lực đóng vai trò trung tâm điều phối, kiểm soát hướng đi, áp lực và tốc độ của dòng chảy.
- Cụm thiết bị phụ trợ: Bao gồm bộ lọc, cảm biến, hệ thống làm mát và bình tích áp giúp bảo vệ, duy trì tính ổn định cho toàn bộ chu trình.
Nắm vững cấu trúc cơ bản cùng các tiêu chí phân loại dựa trên kết cấu, tính năng điều khiển hay môi trường làm việc, bạn hoàn toàn có thể chủ động trong việc phác thảo yêu cầu kỹ thuật. Việc thiết kế hay lựa chọn cấu hình HPU cho dự án công nghiệp trở nên dễ dàng và chính xác hơn.
