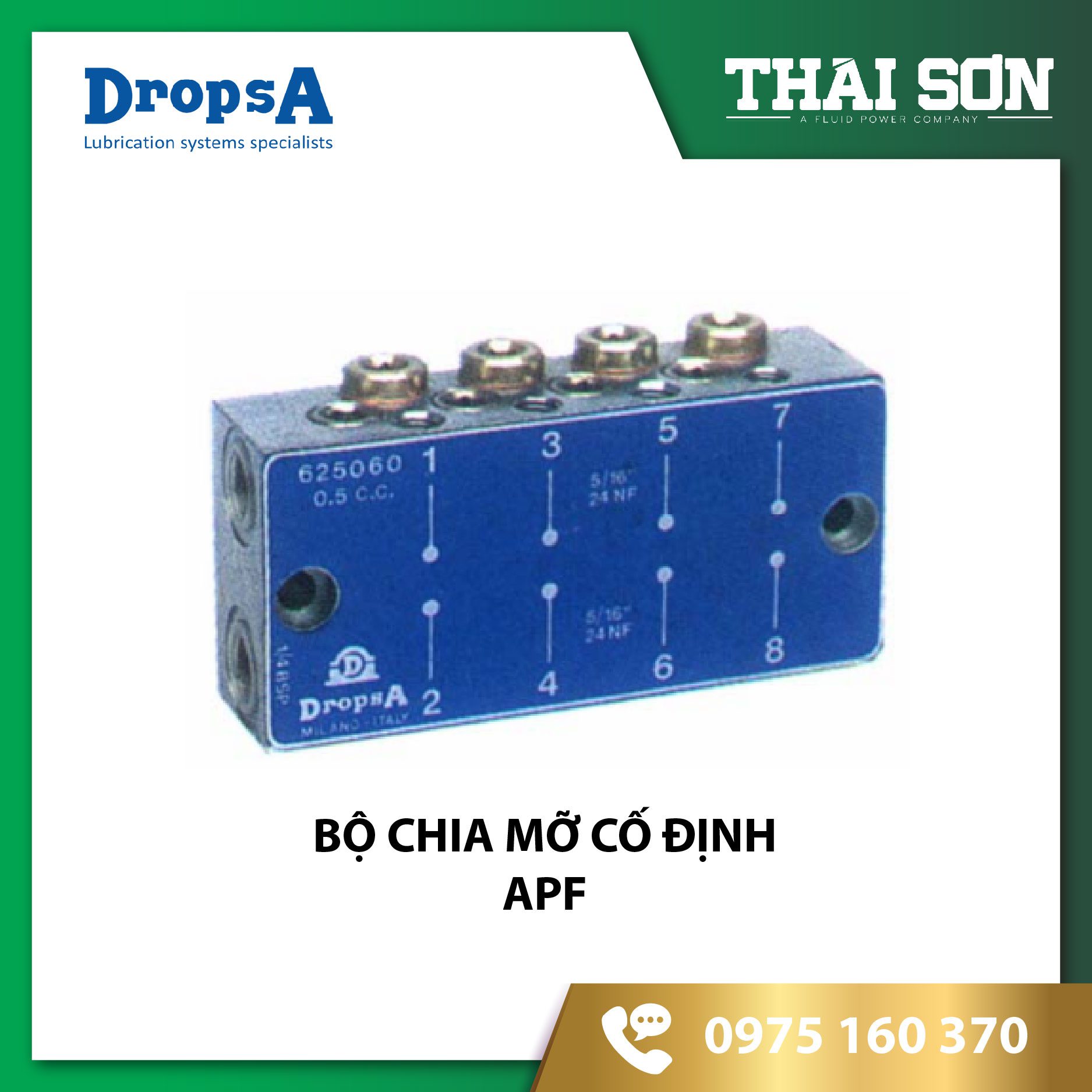

Bộ chia mỡ cố định APF là giải pháp lý tưởng cho các ứng dụng cần lưu lượng bôi trơn cố định. Hoạt động trong hệ thống bôi trơn hai dòng (Dual Line), dòng sản phẩm đảm bảo hiệu suất bôi trơn ổn định và đáng tin cậy với các mức lưu lượng đã được cài đặt sẵn từ nhà sản xuất.
1. Mô tả chi tiết Bộ chia mỡ cố định APF
Thân Bộ chia mỡ cố định APF được làm từ thép chống mài mòn đặc biệt, piston làm từ thép tôi cứng, trong khi lòng xi lanh và piston được gia công mài rà (lapped) để đảm bảo độ kín khít vượt trội.
Khác với dòng AP1, bộ chia APF không có cụm điều chỉnh lưu lượng. Lưu lượng được cài đặt sẵn tại nhà máy: 0,5 cc/chu kỳ cho dòng APF05 và 1 cc/chu kỳ cho dòng APF1 (trừ khi có yêu cầu khác).
Thân bộ chia được mạ kẽm và tích hợp bộ chuyển đổi để tùy chỉnh cấu hình một hoặc hai đầu ra (tham khảo Hình F).
2. Thông số kĩ thuật:
Dải nhiệt độ hoạt động: | -30°C đến +80°C |
Áp suất đầu vào tối đa: | 400 bar (5800 psi) |
Tần suất hoạt động tối đa: | 100 chu kỳ/phút |
Loại mỡ tối đa: | NLGI 2 * |
Độ nhớt dầu tối thiểu: | 100 cSt |
Cổng kết nối: | – Đầu vào (Inlet): 1/4″
– Đầu ra (Outlet): 5/16” – 24NF |
* Đối với các loại mỡ khác, vui lòng liên hệ nhà cung cấp.
3. Thông tin đặt hàng
Kiểu ren | Mã sản phẩm | Khối lượng | Số cổng ra | ||
---|---|---|---|---|---|
APF05 | APF1 | Kg | Lbs | ||
Dropsa Standard BSP | 622060 | 0,430 | 0.94 | 1-2 | |
623060 | 623070 | 0,620 | 1.36 | 2-4 | |
624060 | 624070 | 0,840 | 1.85 | 3-6 | |
625060 | 1,00 | 2.20 | 4-8 |
